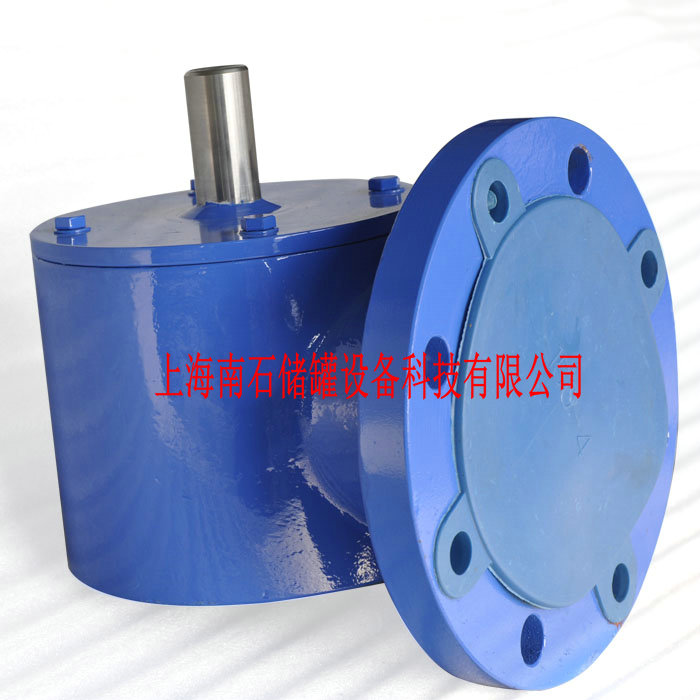

真空泄放单吸阀的设计特点及结构尺寸

2017-11-28 11:46:15 点击:

呼(吸)阀是装在固定储罐顶上的呼(吸)作用,是储罐不可缺少的安全设施。它能对石油储罐内外压差进行自动调节、能维持储罐气压平衡,确保储罐在超压或真空时免遭破坏,且能减少罐内介质的挥发和损耗。其性能可靠、稳定,完全符合石油工业部SY7511-87部标准。适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品,如汽油、苯、煤油、轻柴、厚油等油品及性质相同的化工产品储罐。

71408140系列呼吸阀为真空泄放阀,可以避免储罐因负压而受损失,同时可以大幅减少储罐“呼吸”带来的蒸发损失。

真空泄放单吸阀款号说明:

71408140垂直安装∕重力加载式

71438143垂直安装∕弹簧加载式

8145水平安装∕重力加载式

8147水平安装∕弹簧加载式

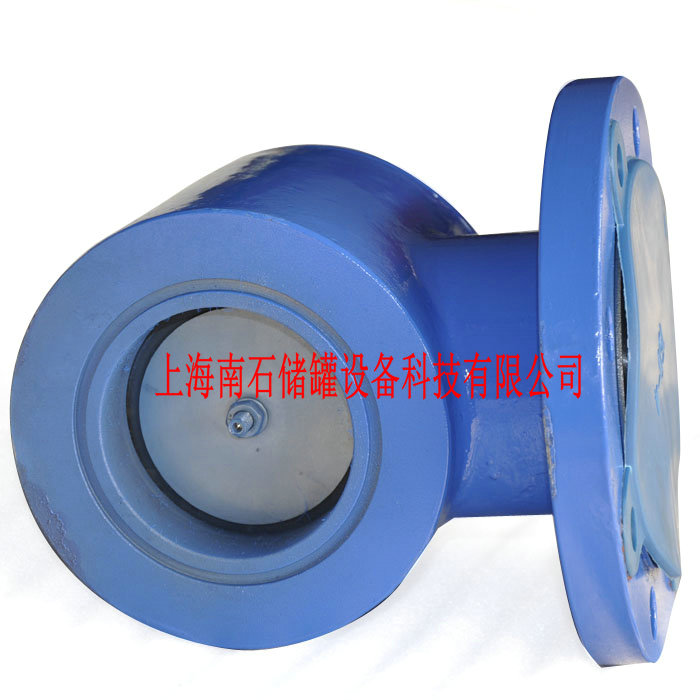

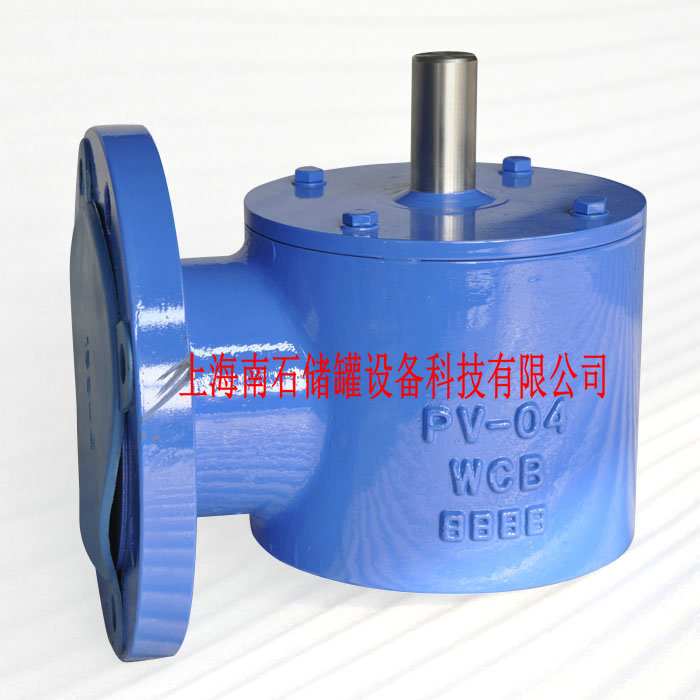

真空泄放单吸阀设计特点

口径DN50~DN350

垂直/水平安装;

防护网可阻止外部杂物通过入口进入设备;

根据用户需要,可增加阻火器、吸入弯管、夹套、吹扫孔、衬里、除湿等功能结构;

设计、检验按API2000;法兰标准按ANSIB16.5;根据用户要求可选用EN1092JISHG/T20592~20615GB/T9113等标准,选用材料:铝合金、碳钢、不锈钢、其它特殊材料。

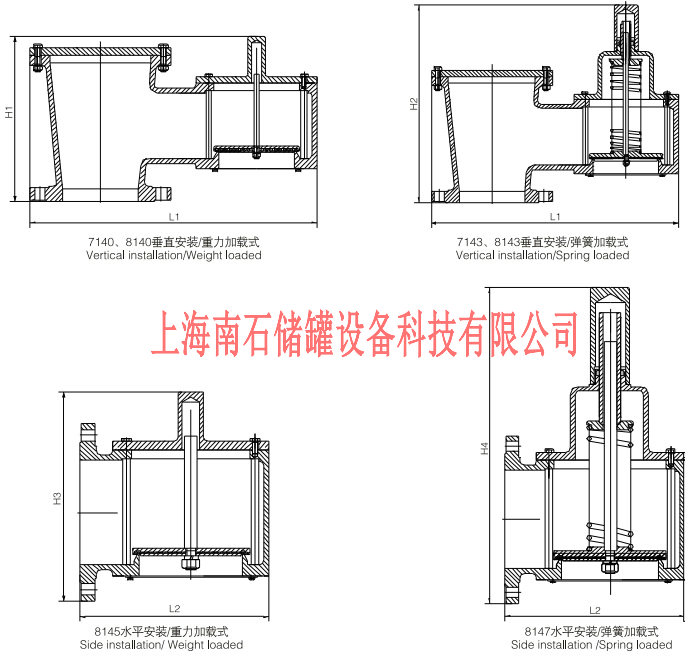

8140814381458147系列单吸阀结构图

8140、8143、8145、8147系列单吸阀结构图

真空泄放单吸阀设定压力(KPa)

压力设定

71408140

71468146

71458145

71488148

正压设定

0.2~6.9

0.2~6.9

6.9~103.4

6.9~103.4

8140814381458147系列单吸阀结构尺寸(mm

公称通径

L1

L2

H1

H2

H3

H4

W8140

W8146

DN50

300

-

180

292

-

-

155

-

DN80

378

215

217

300

214

296

200

200

DN100

443

241

253

361

252

361

235

230

DN150

575

281

311

448

289

448

300

280

DN200

705

366

370

615

350

645

360

345

DN250

825

453

439

705

440

742

410

406

DN300

970

525

519

853

520

909

470

483

DN350

-

616

-

-

535

910

-

533
