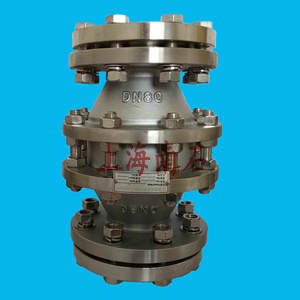

不锈钢燃气阻火器

燃气阻火器系新型可燃气体管道阻火器，属更新换代的新产品。燃气阻火器属其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验

方法》的规定。阻火器结构合理，阻火芯采用不锈钢材料制造，耐腐蚀易于清洗。壳体采用不锈钢，碳钢及铸钢多种材料，可满足各种不同工艺管

道的需要。阻火器可与呼吸阀配套使用，亦可单独使用。安装在道中一般应当按照工况水平或者垂直安装。

燃气阻火器工作原理：

阻火器是由能够通过气体的许多细小、均匀或不均匀的通道或孔隙的固体材质所组成，对这些通道或孔隙要求尽量的小，小到只要能够通过火焰就

可以。这样火焰进入阻火器后就分成许多细小的火焰流被熄灭。火焰能够被熄灭的机理是传热作用和器壁效应。传热作用：燃烧所需要的必要条件

之一就是要达到一定的温度,即着火点。低于着火点，燃烧就会停止。依照这一原理，只要将燃烧物质的温度降到其着火点以下，就可以阻止火焰的

蔓延。当火焰通过阻火元件的许多细通道之后将变成若干细小的火焰。设计贮罐阻火器内部的阻火元件时，则尽可能扩大细小火焰和通道壁的接触

面积，强化传热使火焰温度降到着火点以下从而阻止火焰蔓延。器壁效应：燃烧并不是分子间直接反应,而是受外来能量的激发，分子键遭到破坏产

生活化分子，活化分子又分裂为寿命短但却很活泼的自由基，自由基与其它分子相撞，生成新的产物同时也产生新的自由基再继续与其它分子发生反

应。当燃烧的可燃气通过阻火元件的狭窄通道时，自由基与通道壁的碰撞几率增大，参加反应的自由基减少。当防爆阻火器的通道窄到一定程度时，

自由基与通道壁的碰撞占主导地位，由于自由基数量急剧减少，反应不能继续进行，也即燃烧反应不能通过阻火器继续传播。

燃气阻火器尺寸：（阻火器外形连接尺寸：国标1.6MPa）

燃气阻火器主要性能：

1、阻爆性能合格连续13次阻爆性能试验每次均能阻火。

2、耐烧性能合格，耐烧试验1小时无回火现象。

3、壳体水压试验合格。本产品结构合理重量轻、耐腐蚀。易检修安装方便。阻火器芯子采用不锈钢材料耐腐蚀易于清洗。

安装与维修维护：

1、为了确保阻火器的性能达到使用目的，在安装阻火器前，必须认真阅读厂家提供的说明书，并仔细核对标牌与所装管线要求是否一致。

2、阻火器上的流向标记必须与介质流向一致。

3、每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。

4、被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。

5、清洗阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。

6、重新安装阻火层时，应更新垫片并确认密封面已清洁和无损伤，不得漏气。
