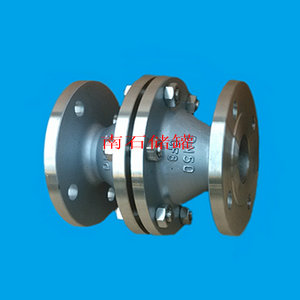

不锈钢燃气阻火器型号：FWL-1

产品介绍：不锈钢燃气阻火器属其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器结构合理，阻火芯采

用不锈钢材料制造，耐腐蚀易于清洗。壳体采用不锈钢，碳钢及铸钢多种材料，可满足各种不同工艺管道的需要。

阻火器工作原理：阻火器是应用火焰通过热导体的狭小孔隙时，由于热量损失而熄灭的原理设计制造。作用是防止外部火焰窜入存有

气体的设备、管道内或阻止火焰在设备、管道间蔓延。主要分为传热作用和器壁效应。

传热作用：燃烧所需要的必要条件之一就是要达到一定的温度,即着火点。低于着火点,燃烧就会停止。依照这一原理,只要将燃烧物质的温度降到其

着火点以下,就可以阻止火焰的蔓延。当火焰通过阻火元件的许多细小通道之后将变成若干细小的火焰。设计贮罐阻火器内部的阻火元件时,则尽可能

扩大细小火焰和通道壁的接触面积,强化传热,使火焰温度降到着火点以下,从而阻止火焰蔓延。

器壁效应：燃烧并不是分子间直接反应,而是受外来能量的激发,分子键遭到破坏,产生活化分子,活化分子又分裂为寿命短但却很活泼的自由基,自由基

与其它分子相撞,生成新的产物,同时也产生新的自由基再继续与其它分子发生反应。当燃烧的可燃气通过阻火元件的狭窄通道时,自由基与通道壁的碰

撞几率增大,参加反应的自由基减少。当防爆阻火器的通道窄到一定程度时,自由基与通道壁的碰撞占主导地位,由于自由基数量急剧减少,反应不能继续

进行,也即燃烧反应不能通过阻火器继续传播。

阻火器主要用途：防爆型阻火器试用于安装在输送可燃性气体,如加热燃料气,天然气,石油液化气,煤矿瓦斯排放的管网,也试用于煤气管道,

防止在正常情况下火焰于管道中逆向传播,以避免突然性事故的发生,经测试所测试,安全阻火,其速度1425m/s,极限速度1605m/s.

不锈钢燃气阻火器执行标准：GB13347-92《石油气体管道阻火器阻火性能和试验方法》，SH/T3413-99《石油化工石油气管道阻火器选用，检验及

验收》，HG/T20570.19-95《阻火器的设置》。

不锈钢燃气阻火器性能：

1：波纹阻火器材质采用：铸钢，不锈钢，铝合金耐腐蚀性好。

2：结构合理，重量轻，易检修，安装方便。

3：阻火器芯子采用不锈钢材料，耐腐蚀，易与清洗。

4：阻爆性能合格，连续13次阻爆性能试验每次都能阻火。

5：耐烧性能合格，耐烧试验1小时无回火现象。

6：水压试验合格。

阻火器技术参数：

公称压力：PN1.0 ~4.0MPa

公称通径：DN50～DN300

连接方式：法兰连接

适用介质：油品、等多种非腐蚀性或弱腐蚀性气体介质。

适用温度：-20℃～+440℃

制造材料：A105，304，316，316L

不锈钢燃气阻火器应定期检查、保养：

1、阻火器每半年检查一次，检查阻火层芯子是否堵塞、变形、腐蚀等。

2、发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火层应更换。

3、重新安装阻火层芯子时，应保证结合面严密不得漏气。
