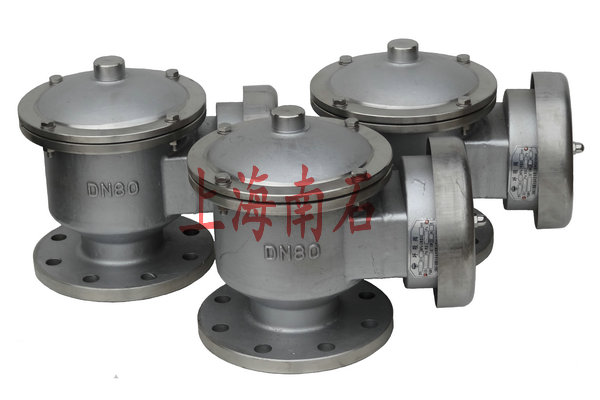

不锈钢全天候阻火呼吸阀

全天候阻火呼吸阀型号：ZFQ-1(HXF-IZ)

全天候阻火呼吸阀结构原理、用途：

全天候阻火火呼吸阀是石油储罐、化工贮罐附件设备，安装在石油化工固定储罐上的通气装置，以防止罐内超压或超真空使储罐遭受损坏，起阻止外

界火焰传入，减少罐内液体挥发损耗的作用。阻火呼吸阀的由来：将呼吸阀与阻火器合二为一做成一个产品,让他及能阻火又能起到呼吸。阻火器改置

于呼吸阀吸入口处，彻底杜绝火源进入呼吸阀壳体内，具有体积小、重量轻、结构紧凑、通气量大、泄漏量小等特点，且密封性能好，特别是高空作

业时，检修、清洗阻火呼吸阀内的阻火盘和正负压阀盘非常方便。用途：阻火呼吸阀适用于储存闪点低于 28℃的甲类油品和闪点低于60℃的乙类油

品：如汽油、煤油、柴油、原油、甲苯、乙醇、航空油、食品油等介质储罐使用，可与液压安全阀配套使用，它在-29℃~+60℃的温度环境中正常

工作。

全天候阻火呼吸阀尺寸：

全天候阻火呼吸阀生产制造标准：

根据国家《石油化工设计防火规范》GB50160的规定：“甲、乙类液体的固定拱顶罐，应设阻火器和呼吸阀”，为了满足这一要求，我厂研制开发了

全天候（阻火）呼吸阀全系列产品，具有造型科学新颖，规格型号齐全，结构紧凑、重量轻、通气量大、泄露量小等特点。产品结构有呼吸型、单呼

型、单吸型、异径型、夹套型等。各种结构形式均可配置阻火器，也可配上所需的呼、吸端连接管，同时对油品、化工品、食品不同介质的储罐采用

不同材质制造，完全满足各类储运系统工艺要求。

下面将介绍的是引用国家标准生产制造的呼吸阀系列产品标准参数，希望能为您带来帮助！

全天候阻火呼吸阀本体材料和适用介质标准：

全天候阻火呼吸阀作压力标准：

呼吸阀通气量和泄露量标准

全天候阻火呼吸阀制造和检验标准：

按SY/T0511-1996《石油储罐呼吸阀》和API2000的标准进行生产检验和验收。

呼吸阀的安装和维护应注意以下事项：

各种呼吸阀都应垂直安装。呼吸阀出口处应无阻力避免产生受压现象。呼吸阀在安装前应专门测试，并检查其官密封性。对使用中的呼吸阀应作定期

检查。

呼吸阀使用说明：

呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如

罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利

的保障。呼吸阀用于油及液体罐上，来排除罐内的正压和负压气体，使罐内液体进出方便。如罐体上不装呼吸阀罐内的液体进出有一定的障碍，很可

能出现罐体变型和振动，产品设计合理，结构简单、使用方便；是储罐的必备产品不可缺少。
