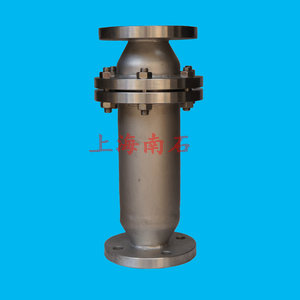

乙炔气体管道专用阻火器产品使用说明书
型号:HQF-J
口径:DN15-500
压力:1.6MPa-6.4Mpa
工作温度:-20℃-550℃
阀体材质:铸钢、不锈钢、304、316
阻火芯材质:不锈钢304、316
密封圈垫片:丁晴橡胶、聚四氟乙烯、金属垫片
制造标准:GB5908-86SY7511-87
防爆等级:BS5501:ⅡA、ⅡB、ⅡC
连接方式:法兰连接
结构形式 |
最大试验安全间隙mm |
阻火级别 |
使用场所 |
普通型 |
MESG≥0.9 |
IIA |
储罐、管端放空 |
阻爆燃型 |
0.5<MESG<0.9 |
IIB |
放空管、燃气管道 |
阻爆轰型 |
MESG≤0.5 |
IIC |
爆轰管道 |
主要性能:
1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。
2、耐烧性能合格,耐烧试验1小时无回火现象。
3、壳体水压试验合格。本产品结构合理,重量轻、耐腐蚀。易检修,安装方便。阻火器芯子采用不锈钢材料,耐腐蚀易于清洗。
结构设计:
乙炔气体管道专用阻火器采用单向设计,主要由壳体和滤芯两部分组成。阀体采用长筒形结构原理,壳体具有足够的强度承受爆
炸产生的冲击压力。乙炔阻火器结构合理,重量轻、耐腐蚀。易检修,安装方便。阻火器芯子采用不锈钢材料,耐腐蚀易于清洗。
滤芯是组止火焰传播的主要构件,通常采用波纹型阻火芯。
工作原理:
乙炔管道阻火器是利用金属波纹板之间狭缝间隙对管道中传播的亚音速或超音速火焰具有淬熄作用的原理设计制造,防止在非正
常情况下火焰于管道中的逆向传播,以避免灾难性事故的发生.本产品经公安部天津消防科学研究所测试,安全阻火速度1425m/s,
极限阻火速度1
605m/s。适用于可燃气体管道,如乙炔、氧气、氮气、天然气的管道用品,也可用在汽油、煤油、轻柴油、笨、甲笨、原油等油
品的储灌或火炬系统、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气的管网上。乙炔阻火器可与呼吸阀
配套使用,亦可单独使用。乙炔阻火器具有结构合理,重量轻、耐腐蚀。易检修,安装方便。阻火器芯子采用不锈钢材料, 耐腐蚀
易于清洗。
适用介质:油品、气、天然气、乙炔、氧气、氮气等。
乙炔管道阻火器标准:
法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定,请注明压力等级)
执行标准:GB13347-92《石油气体管道阻火器阻火性能和试验方法》、SH/T3413-99《石油化工石油气管道阻火器选用、检验及验
收》、HG/T20570.19-95《阻火器的设置》。
阻火器生产、检验和验收标准:SY/T0512-1996《石油储罐阻火器》、测试依据:GB5908-86《石油储罐阻火器性能和实验方法》。- 上一篇:全天候阻火呼吸阀型号尺寸、制造标准和使用说明 2017/4/29
