储罐呼吸阀的作用,工作原理及选用使用说明

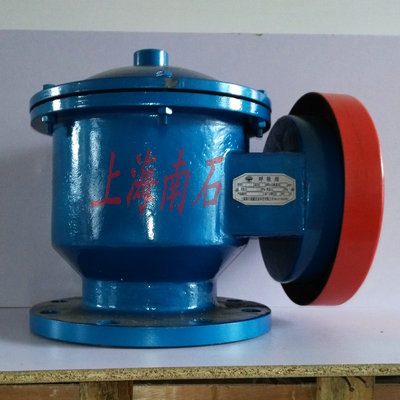

储罐防爆阻火呼吸阀
储罐呼吸阀主要满足储罐大小呼吸的通气要求与阻火器配套安装在储存甲、乙、丙类液体的储罐顶上。储罐呼吸阀是保护油罐安全的重要附件,装设在
油罐的顶板上,由压力阀和真空阀两部分组成。它的作用在一般情况下,保持油罐的密闭性,在一定程度上减少油品的蒸发损耗。而在必要时,能自动
通气调节平衡油罐内外压力,对油罐起到安全作用。
储罐呼吸阀材料及参数:
阀体材质:碳钢、不锈钢304、316、316L、铝合金
正压阀盘材料:304、316、铝合金
负压阀盘材料:304、316、四氟PTFE
内部芯件:阀盘、阀座、阀杆、阀套
内部芯件材质:不锈钢或聚四氟乙烯
密封圈材质:聚四氟乙烯
公称压力:0.6-1.6MPa
公称口径:DN25-250
环境温度℃:-30~+60
防爆级别:BS5501:IIA、IIB、IIC
呼吸阀工作原理:弹簧式呼吸阀是用弹簧限位阀板,由正负压力决定或呼或吸。还有重力式呼吸阀,是靠重力来调节的,当容器里面的气压达到超过重
压时该阀打开卸压。具体描述:当储罐内压力与大气压力平衡时,呼吸阀呼出阀瓣与呼出口阀座严密配合,吸入阀瓣与吸入口阀座严密配合。当储罐内
压力超过大气压力值(即产生过高正压)时,罐内高压直接作用于呼吸阀瓣下方,并克服阀瓣重力以及作用于阀瓣上的外气压力,从而打开呼吸阀瓣由
A通道排出罐内过高气压,使罐内压力与大气压力保持平衡。当储罐内压力低于大气压值(即产生过低负压)时,大气压通过吸气通道B进入并直接作用
于吸入口阀瓣下方,并克服阀瓣重力以及作用于阀瓣上方的罐内压力,从而打开吸入口阀瓣向储罐内补充压力,使罐内压力与大气压力保持平衡。
储罐呼吸阀操作压力:
A级正压:355Pa(36亳米水柱)负压:295Pa(30亳米水柱)
B级正压:980Pa(100亳米水柱)负压:295Pa(30亳米水柱)
C级正压:1765Pa(180亳米水柱)负压:295Pa(30亳米水柱)
呼吸阀标准:根据国家标准(石油化工企业设计防火规范)《GB50160-92》的规定:“甲、乙类液体的固定顶罐,应设阻火器和呼吸阀”的要求,呼吸阀
和阻火器是不可缺少的安全设施。它不谨可使罐内压保持正常状态,防止罐内超压或超真空度且可减少罐内液体挥发损耗。按(石油储罐呼吸阀)
(SY7511-87)、法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定,请注明压力等级)。
储罐呼吸阀的选用方法:
1、对安装位置的要求和温度范围的要求,如寒冷地区就应选用全天候呼吸阀,而安装在管道中的应选用管道式呼吸阀。
2、机械呼吸阀的控制压力应与有关的承压能力相适应。
3、机械呼吸阀的规格应满足油罐的最大进出油呼吸气体流量要求。
呼吸阀的安装和维护应注意以下事项:各种呼吸阀都应垂直安装。呼吸阀出口处应无阻力避免产生受压现象。呼吸阀在安装前应专门测试,并检查其官
密封性。对使用中的呼吸阀应作定期检查。
呼吸阀使用说明:呼吸阀安装在储罐顶部,是解决罐内正压,负压的气体,使罐内的液体进出没有受到阻碍,当外液体输入罐内时有大量的气体往外呼
(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质
量得到了有利的保障。呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便。如罐体上不装呼吸阀罐内的液体进出有一定的
障碍,很可能出现罐体变型和振动,该产品设计合理,结构简单、使用方便;是储罐的必备产品,不可缺少。
呼吸阀适用范围:呼吸阀适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性
质相同的化工产品储罐。
