呼吸阀的基本安装要求和选用要点-上海南石储罐设备科技有限公司

2017/4/21 9:56:52 点击：

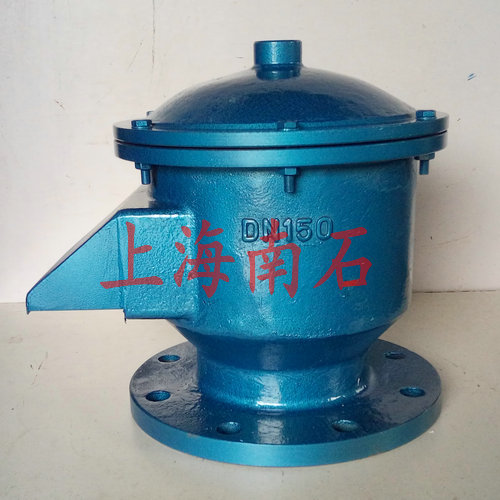

全天候呼吸阀

呼吸阀是安装在固定储罐顶上，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用。是保护油罐安全的重要附件，装设在油罐的

顶板上由压力阀和真空阀两部分组成。它的作用在一般情况下，保持油罐的密闭性，在一定程度上减少油品的蒸发损耗。而在必要时能自动通

气调节平衡油罐内外压力对油罐起到安全保护作用。

一、呼吸阀的安装要求：

1、呼吸阀安装在储罐气相空间的最高点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀最直接和最大的通道。通常对于立式罐，呼吸阀

应尽量安装在罐顶中央顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近；

2、当需要安装两个呼吸阀时，它们与罐顶中心应对称布置；

3、若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离呼吸阀接口，并由罐顶部插入储罐内约200mm，这样氮气进罐后不直接排出，达

到氮封的目的。

二、呼吸阀主要性能及技术参数：

壳体材质：铝合金、碳钢、不锈钢304、316；

阀盘阀座材质：铝合金、不锈钢；

密封件材质：聚四氟乙烯；

环境温度℃：-30~+60；

操作压力(Pa)：

A:-295Pa+355Pa；B:-295Pa+980Pa；C:-295Pa+1750Pa。

三、呼吸阀的尺寸：（国标）

四、呼吸阀的规格、数量选型：

呼吸阀规格大小的选择是按油罐进、出最大油量来决定了如下表所示：

五、呼吸阀技术性能要求：

1、呼吸阀壳体可以采用铸铁、铸铝、碳钢、不锈钢铸造而成，并应能承受不小于0.9MP的水压试验，并保持无渗漏和不变形。呼吸阀的阀盘

部件工作时，动作灵敏可靠其动作完成后应保证密封。

2、呼吸阀在规定的操作压力下相应的通气量不应小于下表的规定。
