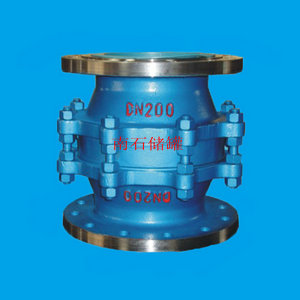

储油罐波纹阻火器

为了保证油罐的安全生产和各项作业的正常操作，油罐在设计和安装过程中必须配置完善的油罐附件。阻火器(又名防火器、隔火器)便是

油罐上必不可少的一种防火安全装置。

油罐呼吸系统与阻火器：

石化企业中大量采用各种油罐储存各种油品，通常油罐按其结构主要可分为如下几种。

1、固定顶油罐一般为立式固定顶油罐，安装上固定顶。它可以储存闪点低于28℃和闪点为120℃的各类油品。储存轻质油品的固定顶油罐

应安装呼吸阀和阻火器。

2、外浮顶油罐(又称浮顶油罐)油罐上的顶盖漂浮在油面上随着油面上下浮动。它适用于储存闪点28-45℃的油品。

3、内浮顶油罐是在油罐内有漂浮在油面上随油面上下升降的浮动顶盖。油罐采用内浮动顶盖，是目前公认的降低固定顶油罐油品蒸发损失

的最安全、最简便、最经济的方法。它安装于储存汽油、喷气燃料、轻柴油、石蜡油、原油、甲苯、乙酸、醋酸乙酯等高挥发性油品及化

工介质的罐内可减少储罐中介质的蒸发损耗。选择合适的油罐首先应考虑工艺上的使用要求和经济上的合理性，同时对防火安全问题也应

高度重视。据统计石化行业发生的火灾中因油罐引起的火灾最多，所造成的损失也最大。油罐的防火安全性大小主要取决于油罐内油气空

间储运技术的大小，油气空间越大，越容易形成易爆的混合气体。降低油罐油气的蒸发损耗和减少油品的蒸发空间成为了增加油罐安全性

的重要手段。储油罐上的呼吸阀和阻火器就是一种抑制蒸发损耗和减少油品蒸发空间的安全系统。该系统还可保护储罐在超压或超真空时

免遭损坏。要使石油储罐能够正常使用储罐就必须具有一定的通气能力。在我国标准SYJ1018(炼油厂油罐区设计技术规定》和美国APISt

d2000((常压及低压通气储罐》中对油罐的通气都有一定要求。储罐正常通气所需的通气量一般由下列条件来确定：

1、储罐在最大出油量时的吸气量；

2、在气温降至最低时罐内气体收缩时的吸气量；

3、储罐在最大进油量时，油在罐内最大蒸发时的排气量；

4、在气温升至最高时，罐内储油膨胀和蒸发时的排气量。由于储罐通气，必然产生石油和石油产品的蒸发损耗和储罐通气时的安全问题。

油罐呼吸系统就是针对这两个问题而设置的。油罐的呼吸阀和阻火器是控制油罐大小呼吸不可或缺的附属设备。根据国内对油罐火灾的调查

结果显示闪点低于28℃的油品储罐火灾约占全部有关火灾的72％；国外有关对油罐火灾的分析也证明在油罐类型中固定顶油罐发生火灾所占

的比例最大。从以上的分析可以看出储存原油、汽油的固定顶油罐发生火灾的概率最大。油罐呼吸系统正是保证固定顶油罐在储存轻质油品

时必不可少的安全附件。只有选用合适的油罐呼吸系统同时定期和正确地对油罐呼吸系统加以检查和维护，使之经常处于良好状态才能抑制

油品蒸发损耗和减少油品的蒸发空间，从而为整套油罐系统提供可靠的安全保证。

储油罐的呼吸系统主要由呼吸管(呼吸短管)、呼吸阀和阻火器等组成。对于不同形式的油罐呼吸系统的构成和设置也有所不同。储存轻质油

料的卧式油罐均应安装阻火器和呼吸阀。阻火器和呼吸阀安装的位置必须符合防火、防爆要求，并且不得安装在室内。阻火器是油罐呼吸系

统中必不可少的安全附件之一它与呼吸阀或液压安全阀配套使用。油罐阻火器是安装在原油、汽油、煤油、柴油、甲苯、轻质油等固定顶式

储罐上的重要安全设备。
