泡沫产生器用途,泡沫产生器使用以及安装方法

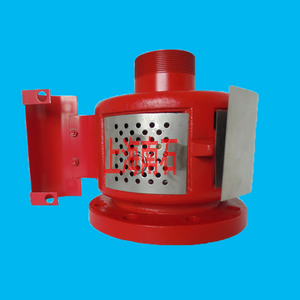

PCL型横式空气泡沫产生器
泡沫产生器又称空气泡沫产生器、泡沫发生器、泡沫产生器,是一种固定安装在油罐上能够产生和喷射空气泡沫的灭火设备。当泡沫消防车固定
消防泵供给的泡沫混合液流经输送管道通过产生器时,形成空气泡沫扑灭油类火灾。出厂时其喷管组只包括法兰、垫片、紧固件等而喷管、弯头
由用户自购并自行加工配制成喷管组。泡沫产生器应该水平安装在储罐壁上部不宜安装在储罐顶部。安装时罩板朝下不宜侧装。用于外浮顶储罐
时应安装在储罐顶端的泡沫导流罩上。在安装产生器时在储罐壁的开孔应保证储罐上部要保留有足够的空间,储存液体的液面要低于泡沫产生器
进口应在储存液面线以下以免影响泡沫质量及泡沫形成并防止液体从产生器口流出。
泡沫产生器的使用说明
1、 空气泡沫产生器进口标定工作压力为0.5Mpa,也可以在0.3-0.5Mpa压力范围内使用但混合量和泡沫量相应变化。
2、 从水泵上要配有PH32、PH64型空气泡沫混合器按比例输送空气泡沫液。
3、 本产生器配有3%型和6%型普通空气泡沫液。
4、 为防止易燃液体贮罐内气体蒸发外漏壳体出口端必须安装密封玻璃。该玻璃一面刻有易碎裂痕混合液流压力在0.1-0.2Mpa时即可冲碎。易碎
裂痕一面应朝喷出口的方向安装。
5、 导板安装在贮罐内壁上,保证泡沫罐壁淌下、平稳地覆盖在燃烧液面上以提高灭火效果。
6、 空气泡沫产生器进口管孔径不得小于D所规定的尺寸。
泡沫产生器的安装保养
空气泡沫产生器上有产品的标牌用来注明产品名称、型号、规格、制造日期和厂名等,安装前要根据产品型号、尺寸由用户自行配制泡沫喷管组。
2、罐壁上开孔位置和尺寸。
3、先将导板组装在贮罐内壁上然后再装泡沫喷管组和壳体组,注意罩板应在上方。
4、安装结束后进行泡沫喷射试验一次以观察喷射泡沫是否正常以及水泵供水压力和产生器进口压力是否符合要求、管路有无渗漏现象等最后安装
好密封玻璃。
5、空气泡沫产生器整个管道必须保证畅通,要经常检查是否有堵塞现象。密封玻璃是否完好。
6、为了避免和减轻贮罐壁变形时对管道的破坏最好在生产器进口管道中安装一段相同口径的金属软管。
