铝合金内置呼吸阀用途,铝合金内置呼吸阀的结构说明

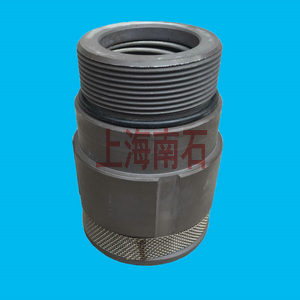

油罐车内置呼吸阀
内置呼吸阀装在小人孔盖下方。该阀可根据需要设定不同的压力,确保可靠的呼吸功能,使罐车在运输过程中安全可靠,不易损坏。油罐车在遇到
意外情况发生倾倒时,呼吸阀中的倾倒防溢阀开始动作,自动密封通道,有效防止因油料外泄而发生危险。本产品结构由呼吸阀体呼吸阀瓣、阀杆、
倾倒防溢阀旋盖及弹簧等组成。
当油罐车内压力高于外部压力6-8KPa或低于外部压力2-3KPa时,呼吸阀会自动开启,使罐内气体贯通,可降低内外过大的压差。起到安全保护作用。
内置呼吸阀结构原理:
呼吸阀体呼吸阀瓣、阀杆、倾倒防溢阀、旋盖及弹簧等构成.任务道理:当油罐车内压力高于内部压力6-8kpa或优惠于内部压力2-3kpa
当油罐车内压力高于内部压力6-8KPa或优惠于内部压力2-3KPa时,呼吸阀会主动开启,使罐内气体贯穿,可下降表里过年夜的压差。起到平安维护
感化。
内置呼吸阀技术参数:
衔接螺纹:M59×2
呼出的开启压力(正压):6-8KPa13-15KPa17-19KPa
吸进的开启压力(负压):2-3Kpa
通气流量:≤600升/分钟
当呼吸阀倾倒70o时,阀内密封球倾倒构成有用的密封,避免油料外泄。
在小人孔盖下方装有内置呼吸阀又称油罐车呼吸阀,铝合金呼吸阀,罐车呼吸阀。该阀可根据需要设定不同的压力,确保可靠的呼吸功能,使罐车在运
输过程中安全可靠,不易损坏。油罐车在遇到意外情况发生倾倒时,呼吸阀中的倾倒防溢阀开始动作,自动密封通道,有效防止因油料外泄而发生危
险。本产品结构由呼吸阀体呼吸阀瓣、阀杆、倾倒防溢阀旋盖及弹簧等组成。当油罐车内压力高于外部压力6-8KPa或低于外部压力2-3KPa时,呼吸阀
会自动开启,使罐内气体贯通,可降低内外过大的压差。起到安全保护作用。
内置呼吸阀又称油罐车呼吸阀,铝合金呼吸阀,罐车呼吸阀技术参数
连接螺纹:M59×2
呼出的开启压力(正压):6-8KPa 13-15KPa 17-19KPa
吸入的开启压力(负压):2-3Kpa
通气流量:≤600升/分钟
当呼吸阀倾倒70o时,阀内密封球倾倒形成有效的密封,防止油料外泄。
因地区差异,或者使用情况,部分罐车需要使用正压稍高的内置呼吸阀,以免出现溅油情况。
主要外形尺寸:
名称 |
规格 |
材质 |
连接方式 |
|||
内置呼吸阀 |
1” |
1.5” |
2.5” |
铝合金 |
内螺纹连接 |
|
1” |
1.2” |
外螺纹连接 |
||||
2.5” |
法兰连接 |
