视盅既是玻璃管视镜的俗称，这是一个使用非常广泛的俗称，视盅是工业管道装置上主要附件之一在石油、化工、医药、食品等工业生产装置的管

道中，视盅能随时观察管道中的液体、气体、蒸气等介质的流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。

不锈钢视盅适用于化工、石油、食品、给水等工业管道上，利用不锈钢管道视盅上透明的玻璃管视窗来观察排液或受槽前的回流，冷却水等液体流

动情况。

不锈钢视盅结构说明：

视盅由连接法兰、连接导管、玻璃管固定法兰、玻璃管、加长螺栓及密封垫片组成。其中玻璃管固定法兰夹住玻璃管，用加长螺栓固定，在同过连

接导管连接上管道连接法兰，这样就组成了一个整体的玻璃管视盅。如下图；

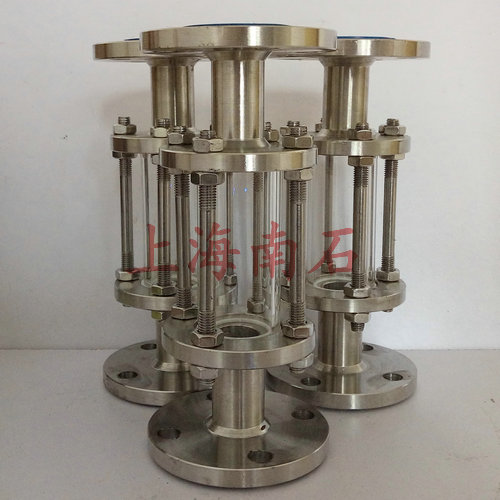

不锈钢玻璃管视盅

不锈钢视盅主要零部件材料：

阀体材料：不锈钢

玻璃钢视盅壳体材质：玻璃钢

玻璃钢视盅视窗材质：钢化硼硅玻璃

密封材质：丁睛橡胶、聚四氟乙烯。

工作压力：PN0.6-1.0Mpa

工作温度：金属≤200℃，塑料≤80℃，允许急变温度80℃

公称直径：DN25-DN200

玻璃材质为硼硅玻璃，钢化硼硅玻璃色度温差为180℃。

不锈钢视盅的标准号是HGS07-126/127.HGS07-126代表碳钢材质的碳钢视盅；HGS07-127代表不锈钢玻璃管视盅

不锈钢视盅主要连接尺寸：

不锈钢视盅的维护与保养方法：

1、不锈钢视镜是用于观察液体、气体、蒸汽等介质的流动反应设备，其视窗玻璃应保持干净无灰尘。

2、视镜的视窗玻璃属于宜损件，安装视镜时要小心轻放。

3、玻璃耐温耐压有一定的局限，视结构尺寸而变动。

4、允许急变温度<60℃，玻璃因温差过大会破裂，请注意保养。
