铝合金波纹阻火器型号,主要用途和尺寸
铝合金波纹阻火器

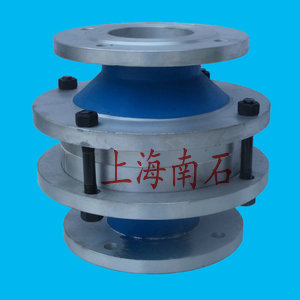

铝合金波纹阻火器型号：SCZ65-6
铝合金波纹阻火器是安装在石油、化工、化纤储罐顶上，与呼吸阀、呼吸人孔、通气孔配套使用的安全产品。其功能为允许气体通过，对火焰起到阻止、窒息的作用。南石生产的波纹阻火器采用不锈钢“N"形、双层波纹带为阻火芯件，壳体材料可根据贮存介质的不同，有铝合金、碳钢和各种牌号的不锈钢。其结构由中石化北京设计院设计，科学合理，造型美观。阻火器结构设计：产品由芯件和壳体两部份组成，芯件是核心，是由两层超薄的不锈钢带，一条被压成波N形，另一条平面钢带则将它围绕圆心紧紧缠绕而成。从而构成无数个端面，是小三角形直通流道，而且在芯件内部有一个十字结构的支架（或在表面压上丫形架）借以增强芯件的牢靠性，避免芯件被点燃的介质所产生的爆炸压力冲散。介质从三角形狭道中通过，阻火器也正是通过它来阻止火焰在管道中的蔓延，其原理为“器壁效应"，就是火焰与器壁的碰撞进行能量转换，降低了温度。以此原理来设计三角形孔的高度阻止火焰的通过，再加上足够的流道长度来吸收火焰的热量，使其在芯件中熄灭，避免了气体在芯件的另一端被复燃的可能性。
|
产品名称 |
铝合金波纹阻火器 |
|
适用范围 |
柴油、汽油、煤气、天然气 |
|
工作温度 |
-30-+60℃ |
|
阀体材质 |
铝合金 |
|
阻火芯材质 |
不锈钢波纹板 |
|
规格 |
DN50-200 |
|
品牌 |
上海南石 |
铝合金波纹阻火器尺寸：
|
规格（DN） |
D1 |
Do |
H |
N |
孔径 |
|
50 |
140 |
110 |
175 |
4 |
Φ14 |
|
80 |
185 |
150 |
215 |
4 |
Φ14 |
|
100 |
205 |
170 |
220 |
4 |
Φ18 |
|
150 |
260 |
225 |
240 |
8 |
Φ18 |
|
200 |
315 |
280 |
260 |
8 |
Φ18 |
阻火器特点及性能：
1：波纹阻火器材质采用：铸钢，不锈钢，铝合金耐腐蚀性好。
2：结构合理，重量轻，易检修，安装方便。
3：阻火器芯子采用不锈钢材料，耐腐蚀，易与清洗。
4：阻爆性能合格，连续13次阻爆性能试验每次都能阻火。
5：耐烧性能合格，耐烧试验1小时无回火现象。
6：水压试验合格。
阻火器安装与维护：管道阻火器与管路连接可水平安装也可垂直安装。定期检查，一旦发现堵塞，应用高压蒸气、压缩空气或有机溶剂清冼，如发现芯件机械性损坏或被介质腐蚀后，应立即更换。- 上一篇：不锈钢阻火透气帽结构原理,标准,生产制造规范 2017/3/29
