不锈钢阻火呼吸阀结构特点和外形尺寸

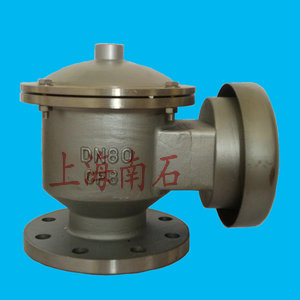

不锈钢阻火呼吸阀
不锈钢阻火呼吸阀集阻火器功能与呼吸阀功能为一体，其新颖的结构为国内首创。它是石化储罐必备的新型安全设备，其最大优点是阻火呼吸性能好，重量轻，维修方便。是维护储罐气压平衡，减少介质挥发的安全节能产品，阻火呼吸阀充分利用储罐本身的承压能力来减少介质排放，其原理是利用正负压阀盘的重量来控制储罐的排气正压和吸气负压。当罐内介质的压力在防爆阻火呼吸阀的控制操作压力范围之内时，防爆阻火呼吸阀不工作，保持油罐的密闭性；当往罐内补充介质，使罐内上部气体空间的压力升高，达到防爆阻火呼吸阀的操作正压时，压力阀被顶开，气体从防爆阻火呼吸阀呼出口逸出，使罐内压力不在继续增高；当往罐外抽出介质，使罐内上部气体空间的压力下降，达到防爆阻火呼吸阀的操作负压时，罐外的大气将顶开防爆阻火呼吸阀的负压阀盘顶开，使外界气体进入罐内，使罐内的压力不再继续下降，让罐内与罐外的气压平衡，来保护储罐的安全装置，并且呼出和吸入的气体需要通过防爆阻火波纹，能够杜绝火源进入储罐。适用于储存内点低于28℃的甲类油品和闪点低于60℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用，它在-35℃-60℃的温度环境中正常工作。
不锈钢阻火呼吸阀主要材料及参数：
|
壳体材质 |
不锈钢304、304L、316、316L |
|
阻火芯材质 |
不锈钢阻火波纹板 |
|
密封圈材质 |
聚四氟乙烯 |
|
公称口径 |
DN25-250 |
|
压力等级 |
1.0—4.0MPa |
|
环境温度 |
-30~+60℃ |
|
连接方式 |
法兰连接 |
|
操作压力
|
A:+355Pa(36mmH20)～-295Pa(30mmH20) |
|
B：+980Pa(100mmH20)～-295Pa(30mmH20) |
|
|
C：+1765Pa(180mmH20)～-392Pa(40mmH20) |
不锈钢阻火呼吸阀尺寸：
|
规格 |
安装尺寸（mm） |
||||
|
D1 |
D |
D3 |
H |
M-h |
|
|
25 |
79.5 |
108 |
115 |
180 |
4×15 |
|
40 |
120.5 |
152 |
160 |
255 |
4×19 |
|
80 |
152.5 |
190 |
213 |
260 |
4×19 |
|
100 |
190.5 |
229 |
265 |
290 |
8×19 |
|
150 |
241.5 |
254 |
305 |
330 |
8×22 |
|
200 |
298.5 |
343 |
355 |
350 |
8×22 |
|
250 |
362 |
406 |
420 |
400 |
12×25 |
不锈钢阻火呼吸阀标准：根据国家标准（石油化工企业设计防火规范）《GB50160-92》的规定：“甲、乙类液体的固定顶罐，应设阻火器和呼吸阀”的要求，呼吸阀和阻火器是不可缺少的安全设施。它不谨可使罐内压保持正常状态，防止罐内超压或超真空度且可减少罐内液体挥发损耗。 按（石油储罐呼吸阀）（SY7511-87）、（石油储罐阻火器阻火性能和试验方法）（GB5908-86）等标准进行制造和试验、检验。或按客户指定标准。法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。
