石油储罐上呼吸阀的使用管理六个要点

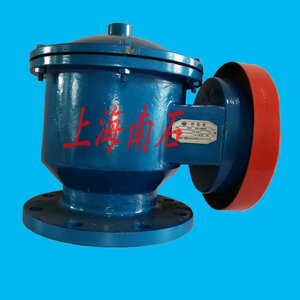

石油储罐防爆阻火呼吸阀
呼吸阀按其适用的条件可分为普通型和全天候型呼吸阀;其结构型式按压力控制方法分为重力式、弹簧式和重力弹簧复合式;按阀座的相互
位置分为分列式和重叠式。
加强呼吸阀的使用管理应从合理选型、正确安装、日常检查、定期维护、技术检定等方面进行。
一、类型选择要合理
1、确定口径按每小时收发油流量和减少静电产生的要求,选定机械呼吸阀的口径并应满足油罐最大进出油流量所需的通气量(可参考储罐上
2、确定控制压力。根据油罐结构和设计压力确定机械呼吸阀的控制压力和真空度值(各类油罐设计压力参考表)。
另外还应注意:使用年限较长的油罐,可根据油罐顶板强度情况适当调减机械呼吸阀的工作压力;同品种油罐组使用同一呼吸阀时,其工作
压力必须按油罐组中设计工作压力绝对值最小的值来确定。
各类油罐设计压力参考表:
油罐类型 |
设计正压(表压)(Pa) |
设计负压(表压)(Pa) |
地上立式罐(桁架) |
196~245 |
l96~245 |
半地下立式罐 |
l96~3924 |
l96~245 |
洞库立式拱顶、球顶罐 |
2158 |
638 |
准球顶罐 |
||
无力矩罐 |
1962 |
490 |
卧式罐 |
2.45×104~9x104 |
196~3924 |
二、位置安装要正确:
地面罐和半地下罐应安装在顶部,洞式罐安装在靠近油罐的呼吸管道上应垂直安装,下法兰水平偏差不大于1mm。
三、日常检查要就位:
在例行查油库时要从外观和现象上加强检查分析及时发现问题及时解决。主要检查油罐罐体和呼吸阀阀体有无异常变化;U型压力计的压差是
否正常;封口网有没有破损是否畅通;洞库油罐管道式呼吸阀的阀体有无漏气;呼吸阀与阻火器或短管连接等电位跨接是否牢固可靠。此外要
结合每次收发油作业用感官判断其技术状态,作业开始时耳听阀盘是否有开关的声响,作业中眼看是否有油气排出鼻嗅是否油味较浓或者用手
感觉是否有空气进出,耳听是否有进出气发出的声响从而判断其工作是否正常。应当注意气温低于0℃时每次收发油作业时都必须认真细致地
检查,以防机械呼吸阀冻结而影响油罐安全。
四、定期维护要全面:
除履行日常检查内容外还要定期对呼吸阀进行比较全面的检查维护,一般每半年进行检查一次,如遇特殊情况检查周期可以缩短但不得延长,
主要检查呼吸阀内部的阀盘、阀座、导杆、导孔、弹簧等有无锈蚀和积垢并进行清洁必要时用煤油清洗;检查阀盘运行是否灵活有无卡涩或卡
死现象,密封面是否良好必要时进行修理;检查封口网是否完好有无冰冻、堵塞,擦去网上的污锈和灰尘保证气体进出畅通,检查压盖衬垫是
否严密必要时更换;给螺栓加油。
五、技术检定要落实:
根据油库所在地的气温和湿度情况每年度例行检定呼吸阀的控制压力和清洗保养,每2年例行检定泄漏量和控制压力,并对其技术状况进行检查,
凡不符合要求的应当修复或更换。
呼吸阀各部技术数据要求表:
阀盘重量 |
导杆与阀盘垂直度 |
导杆与导孔间隙 |
阀盘与阀座接触面 |
减少小于5% |
不大于0.1mm |
不大于2mm |
涂色法检查,印痕呈环形,并不小于70% |
六、安全措施要重视:
在呼吸阀送检期间应安装合适的备用呼吸阀。拆卸或安装时应先平衡油罐内外气压,必须使用防爆工具轻拆轻放,不得敲击,拆装人员应着防
静电服装作业。检查、检定时,不允许在导杆、导孔、阀座上加注或涂抹润滑油(脂)。检定安装后,应及时填写有关检查登记表,交油库资料
室归档。
