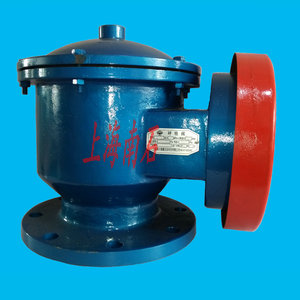

全天候防爆阻火呼吸阀

全天候防爆阻火呼吸阀安装在储罐顶部，是解决罐内正负压的气体使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼出。

如罐内液体往外输出时罐内必须从外空气吸进罐内。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏使罐内的液体质量得到了有利的保障。

全天候防爆阻火呼吸阀工作压力：

操作压力	A：+980Pa(100mmH20)～-295Pa(30mmH20)
	B：+980Pa(100mmH20)～-295Pa(30mmH20)
	C：+1765Pa(180mmH20)～-392Pa(40mmH20)

不锈钢防爆阻火呼吸阀产品特点及性能：我公司生产的呼吸阀，具有结构紧凑，通气量大，泄漏量小耐腐蚀，密封性能好等特点。最近又开发了具

有国际先进水准的防爆阻火器呼吸阀，阻火器位于呼吸阀吸入口处彻底杜绝火源进入呼吸阀壳体内。具有体积小、重量轻、检修、清洗、更换方便

等优点等特点。阀盘采用聚四氟乙烯材料，具有耐低温，防冻等优点。阀内设静电输出装置，使得该阀时刻与罐体保持等电位。它能对石油储罐内

外压差进行自动调节，其性能可靠、稳定，完全符合石油工业部SY7511-87标准。

不锈钢防爆阻火呼吸阀用途：产品适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品：如汽油、煤油、柴油、原油、甲苯、乙醇、航

空油、食品油等介质储罐使用，可与液压安全阀配套使用，它在-29℃~+60℃的温度环境中正常工作。

呼吸阀选型说明：（按油罐进、出最大油量）

进出油罐的最大油量（m³/小时）	≤50	51～100	101～150	151～250	251～300	301～50	501～700
呼吸阀的规格及数量（DN\个数）	DN80×1	DN100×1	DN150×1	DN200×1	DN250×1	DN250×2	DN250×2

性能特点：

1：防爆阻火呼吸阀材质采用：铸钢，不锈钢耐腐蚀性好。

2：阀盘、阀封环采用不锈钢、聚四氟乙烯材料。耐低温、防冻性能好。

3：该阀是安装在固定顶罐上的通风装置，减少油品的蒸发消耗，控制储罐压力作用。

4：本阀具有通风量大，泄露量小，耐腐蚀，防冻性能好。

5：他能对石油储罐内外压力进行自动调节的特点。

6：结构简单，重量轻，易检修，安装方便。

7：阻爆性能合格，连续13次阻爆性能试验每次都能阻止火焰蔓延。

8：耐低温防冻性能合格：在-42度操作2小时，压力阀盘、真空阀盘和密封均无变形现象，完全符合标准要求。

9：在常温36度连续操作72小时，动作10000次，压力阀盘、真空阀盘和导杆接触面无任何磨损和碰伤迹象，导杆升降灵敏无卡死现象。

全天候防爆阻火呼吸阀安装使用与维护：

1、阻火呼吸阀安装在储油罐的最高点，以便降低物料的蒸发损耗和维持储罐内外的气压平衡。一般立式油罐，阻火呼吸阀安装于油罐顶板中央范

围内；对于罐顶需要设隔热层的储罐，阻火呼吸阀可安装在梯子平台附近。

2、阻火呼吸阀出厂时，法兰密封面采用塑料保护盖，以免运输途中造成法兰密封面受损，货到现场安装时，务必要把法兰保护盖取掉，再垂直安

装于储罐罐顶部。阻火呼吸阀不可横放和倒置，若储罐顶部需要安装两个阻火呼吸阀时应与罐顶中心应该对称安装。

3、呼吸阀安装于储罐上一般使用1-3个月，需要定期检查呼吸阀正负压阀盘工作是否灵活，呼吸阀在正常工作时，会发出“嘶-嘶-嘶”的泄压排气的

声音，否则，需要将呼吸阀顶部的阀盖打开，检查呼吸阀的阀盘是否出现“卡盘”现象。导杆上是否有污垢，若有及时清理干净污垢，保证导杆运行

自如。阀座密封面有无磨损，如有磨损需立即更换，以保证呼吸阀的正常安全运行。

4、阻火呼吸阀的正负压阀盘是根据罐内的压力的升降而不断变化，上下运动。当阻火呼吸阀使用三年时间后，一般都需要更换阻火呼吸阀内部的

阀盘，导杆以及阀座的密封面，以保证阻火呼吸阀正常工作，维持储罐的安全运行。为了阻火呼吸阀使用安全，应在3-6个月内定期将波纹阻火层

拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有

无损坏，如有损坏应立即调换。在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。新阀启用时，应安装前清除阀盘间的防震

物，否则呼吸阀将失灵。
