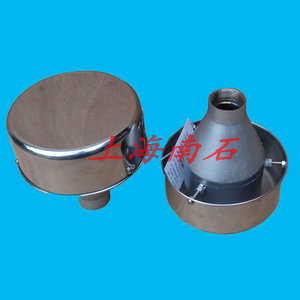

螺纹式不锈钢阻火透气帽

阻火透气帽是加油站、小型油罐透气不可少配套设备是原设计的更新换代产品。产品连接形式分为法兰连接和螺纹连接两种一般垂直安装在油罐的

顶部。阻火通气帽的顶帽应用耐火不锈钢钢板，壳体为铸铝件阻火芯材质为不锈钢。阻火芯有不锈钢波纹板符合SY/T0511-96的技术要求。当油罐

料膨胀或进油时即通过阻火芯波纹板向外排气。当油罐卸料时又向罐内吸气并阻止一切火源通过确保储罐安全。平时应经常对阻火通气帽的阻火波

纹板的透气性进行检查并，保证良好的阻火透气性能。阻火通气帽是利用防爆阻火波纹金属芯件形成的三角形单元来破坏火焰是用来阻止气体、液

体的火焰蔓延和防止回火而引起意外的安全装置。一般安装在输送或排放气体的储罐和管线上如加热燃烧系统、石油气体回收系统或其它气体系统。

丝口阻火透气罩防爆阻火盘不锈钢带（109外圆×厚度0.1毫米×高度41.5毫米）加工成三角形单元波纹盘、壳体优质铝合金精铸，具有防雷击和防

静电作用应用中和金属器碰击不产生火花的特点。我公司生产阻火透气帽综合国外的先进技术配之先进的加工设备和完善的检测装置，所生产的阻

火通气帽具有结构紧凑、可靠性高阻火芯件防爆、防腐、阻火性能强、便于清洗等优点,特别适合于加油站、大小型油库储罐燃气锅炉等容器使用。

阻火芯的研发上一直处于行业的领先地位采用最先进技术---防爆阻火波纹板对阻火器的核心部件阻火板（盘）进行了彻底的换代改良，填补了中国

阻火行业这一领域的空白。

阻火透气帽主要性能：

1、阻爆性能合格连续13次阻爆性能试验每次均能阻火。

2、耐烧性能合格耐烧试验1小时无回火现象。

3、壳体水压试验合格。结构合理重量轻、耐腐蚀易检修安装方便。阻火芯子采用不锈钢材料耐腐蚀易于清洗。

阻火透气帽标准：执行标准：GB13347-92《石油气体管道阻火器阻火性能和试验方法》、SH/T3413-99《石油化工石油气管道阻火器选用、检验及

验收》、HG/T20570.19-95《阻火器的设置》。阻火器生产、检验和验收标准：SY/T0512-1996《石油储罐阻火器》、测试依据：GB5908-86《石

油储罐阻火器性能和实验方法》。

阻火通气帽主要特点：阻火透气帽的顶帽采用耐火不锈钢板压制，壳体为铝合金。阻火芯采用不锈钢波纹板符合CB-5908-2005的技术要求。当油罐

料膨胀或进油时即通过阻火芯波纹板向外排气。当油罐内向外放油时又向储油罐内吸气并阻止，杜绝一切火源从此通过确保油罐安全。阻火通气帽具

有结构紧凑可靠性高阻火芯件防爆、防腐、阻火性能强、便于清洗等优点，产品特别适合于天然气、氢氧、氧气、液化气、石油气体等特殊介质。

阻火透气帽技术参数：

壳体：铝合金、碳钢、不锈钢

阻火芯件：不锈钢防爆阻火波纹板

工作温（℃）：-30—+60℃

操作压力：0.6MPa

连接方式：螺纹和法兰连接

维修与保养：

1、在出厂时在法兰面加装了防尘保护盖安装时务必应取下；

2、防爆阻火波纹盘内不得有杂质进入应保证波纹盘绝对清洁；

3、定期清除阻火盘通气孔的污渍以保证阻火盘良好的阻火功能。
