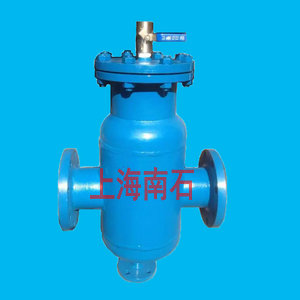

直通反冲洗过滤器

反冲洗过滤器克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤器状态等众多缺点，具有对原水 进行过

滤并自动对滤芯进行自动清洗排污的功能，且清洗排污时系统 不间断供水，可以监控过滤器的工作状态，自动化程度很较高。反冲洗过滤

器可立式、卧式、倒置任意方向任意位置安装，可用于工业、农业、市政电力、电子、医药、食品、印染、建筑、钢铁、冶金、造纸等各

行各业水过滤。反冲洗过滤器，是一种利用滤网直接拦截水中的杂质，去除水体悬浮物、颗粒物，降低浊度，净化水质，减少系统污垢、菌

藻、锈蚀等产生，以净化水质及保护系统其他设备正常工作的精密设备。水由进水口进入自清洗过滤器机体，由于智能化（PLC、PAC）设

计，系统可自动识别杂质沉积程度，给排污阀信号自动排污。自动反冲洗过滤器克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需

拆卸清洗且无法监控过滤器状态等众多缺点，具有对原水进行过滤并自动对滤芯进行自动清洗排污的功能，且清洗排污时系统不间断供水，

可以监控过滤器的工作状态，自动化程度很高。覆盖了由10um到3000um的各种过滤精度的需求，为客户提供各种水过滤设备。反冲洗过滤

器，运行及控制不需外接任何能源就可以自动清洗过滤，自动排污。反冲洗期间不断流，清洗过滤周期可以调节，清洗过滤时间默认为10-60/s，

清洗过滤损失水量只占过滤水量的0.08－0.6%；过滤精度可达10-3000 微米；工作压力可达1.0-1.6Mpa；单台流量：4-4160m³/h。反冲

洗过滤器可立式、卧式、倒置任意方向任意位置安装，可用于工业、农业、市政电力、电子、医药、食品、印染、建筑、钢铁、冶金、造纸等

各行各业水过滤。反冲洗过滤器可用于对工业水、海水、食品和制药等轻化工工业废水、循环水的过滤，以及乳化液再生、废油、液态原料等

过滤处理等。在冶金工业及石化工业及电厂给排水和循环水系统和涉及到液态的介质过滤等工艺中，应用自动反冲洗过滤器也日趋广泛，我国

现代冶金企业引进的连铸水系统、高炉水系统、热轧用高压水除鳞系统、乳化液系统以及封闭的水循环系统，液态的介质过滤系统均大量地采

用了自动反冲洗过滤器。

反冲洗过滤器工作原理：

正常工作时导流蝶板为开启状态，此时水由入口进入，经过滤网滤掉 颗粒杂质。在过滤过程中，滤网逐渐累积水中的脏物、杂质，形成过 滤杂

质层，由于杂质层堆积在滤网的内侧，因此在滤网的内、外两侧 就形成了一个压差。当过滤器的压差达到预设值时，将开始清洗过程 此间净水

供应不断流。清洗时首先关闭中间的导流蝶板，然后打开排 污阀开始排污，当排污口污水排净时，关闭排污阀并打开导流蝶板完成排污。ZPG-L

型自动反冲洗排污过滤器宜安装在直角弯管上，ZPG-I型自动反冲洗排污过滤器宜水平或垂直安装，当直通式垂直安装时 水流方向应该是自上而

下，安装时应注意外壳上箭头方向必须与水流 方向一致，正常运行时，蝶阀处于开启状态，当需要排污时，关闭蝶 阀，打开排污阀直至排出水

质变清为止，开启蝶阀，既完成排污过程。可保泵阀使用延长寿命的优点。
