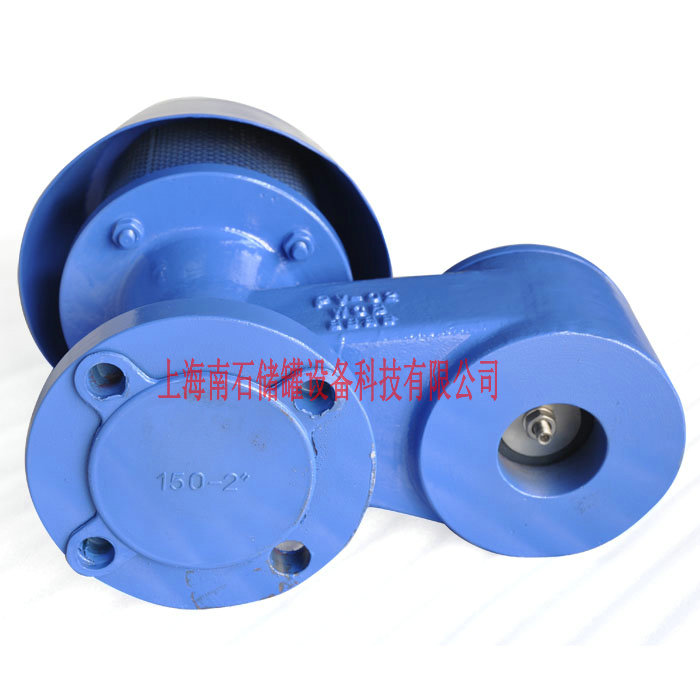

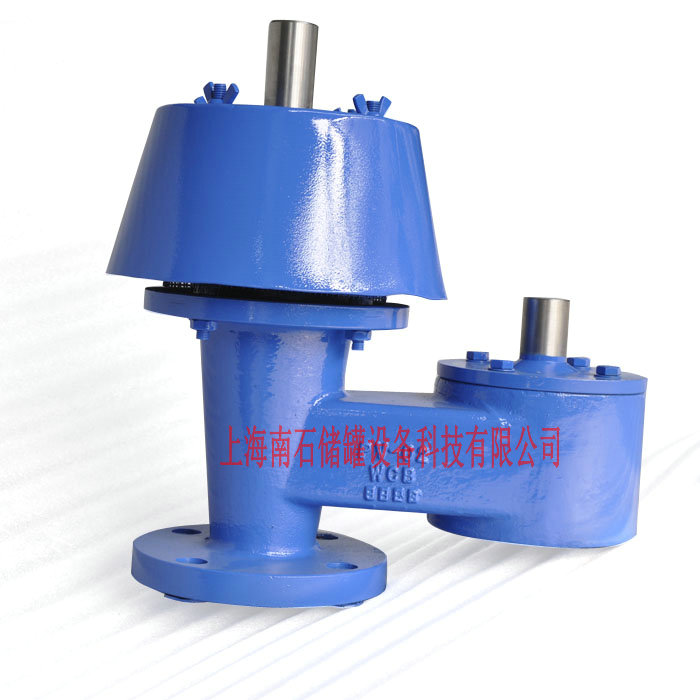

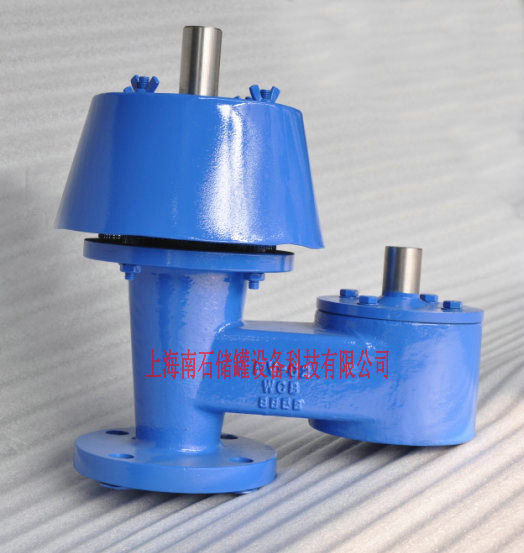

大气排放呼吸阀的用途、设计特点及结构尺寸
大气排放呼吸阀由压力阀和真空阀两者组成，安装于油罐透气管上，能随油罐内油气正负压变化而自动启闭，使货油舱内外气压差保持在允许值范围内的阀。它是维持储罐气压平衡，减少介质挥发的安全节能产品。呼吸阀良好地利用了储罐本身的承压能力来减少介质排放，其原理是利用正负压阀盘的重量来控制储罐的排气正压和吸气负压。
7110/8110系列呼吸阀为大气排放的压力/真空泄放阀，可以避免储罐因超压或负压而受损，同时可以大幅减少储罐“呼吸”带来的蒸发损失。
款号说明：
7110、8110重力加载式
7112、8112负压弹簧加载式
7113、8113正压／负压弹簧加载式
7115、8115正压弹簧加载式
设计特点：
口径DN50~DN300；
7100系列呼吸阀排放口同进口，方便用户选择；
8100系列呼吸阀排放口比进口大，以增大排量；
大气排放；
防雨罩拆除方便，以便检查维护设备；
防护网可阻止外部杂物通过入口或出口进入设备；
根据用户需要，可增加阻火器、吸入弯管、夹套、吹扫孔、衬里、除湿等功能结构；设计、检验按API2000；法兰标准按ANSIB16.5；根据用户要求可选用EN1092、JIS、HG/T 20592~20615、GB/T 9113等标准，
选用材料：铝合金、碳钢、不锈钢、其它特殊材料：
呼吸阀操作压力设定（KPa）
|
压力设定 |
7110、8110 |
7112、8112 |
7113、8113 |
7115、8115 |
|
正压设定 |
0.2~6.9 |
0.2~6.9 |
6.9~103.4 |
6.9~103.4 |
|
负压设定 |
-0.2~-4.3 |
-4.3~-82 |
-0.2~-4.3 |
-4.3~-82 |
7110、7112、7113、7115系列呼吸阀结构尺寸（mm)
|
公称通径 |
DN50 |
DN80 |
DN100 |
DN150 |
DN200 |
DN250 |
DN300 |
|
L |
322 |
368 |
416 |
525 |
675 |
824 |
967 |
|
W |
200 |
200 |
248 |
290 |
390 |
488 |
584 |
|
H1 |
335 |
352 |
393 |
490 |
622 |
746 |
876 |
|
H2 |
403 |
422 |
505 |
636 |
870 |
1030 |
1230 |
8110、8112、8113、8115系列呼吸阀结构尺寸(mm)
|
公称通径 |
DN50 |
DN80 |
DN100 |
DN150 |
DN200 |
DN250 |
DN300 |
|
L |
322 |
405 |
473 |
620 |
770 |
912 |
1075 |
|
W |
200 |
248 |
290 |
390 |
488 |
584 |
680 |
|
H1 |
335 |
378 |
466 |
613 |
701 |
830 |
956 |
|
H2 |
403 |
490 |
615 |
860 |
985 |
1182 |
1225 |
