产品介绍

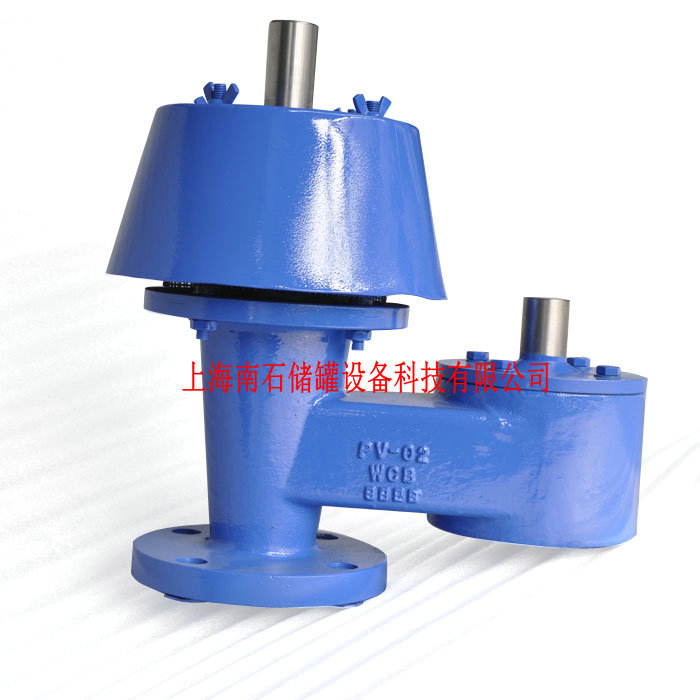

大气排放呼吸阀

呼吸阀由压力阀和真空阀两者组成,安装于油罐透气管上,能随油罐内油气正负压变化而自动启闭,使货油舱内外气压差保持在允许值范围内的阀。它是维持储罐气压平衡,减少介质挥发的安全节能产品。油罐呼吸阀良好地利用了储罐本身的承压能力来减少介质排放,其原理是利用正负压阀盘的重量来控制储罐的排气正压和吸气负压。

7110/8110系列呼吸阀为大气排放的压力/真空泄放阀,可以避免储罐因超压或负压而受损,同时可以大幅减少储罐“呼吸”带来的蒸发损失。
款号说明:

71108110重力加载式

71128112负压弹簧加载式

71138113正压/负压弹簧加载式

71158115正压弹簧加载式

设计特点:

口径DN50~DN300

7100系列呼吸阀排放口同进口,方便用户选择;

8100系列呼吸阀排放口比进口大,以增大排量;

防雨罩拆除方便,以便检查维护设备;

防护网可阻止外部杂物通过入口或出口进入设备;

根据用户需要,可增加阻火器、吸入弯管、夹套、吹扫孔、衬里、除湿等功能结构;设计、检验按API2000;法兰标准按ANSIB16.5;根据用户要求可选用EN1092JISHG/T 20592~20615GB/T 9113等标准,

选用材料:铝合金、碳钢、不锈钢、其它特殊材料。

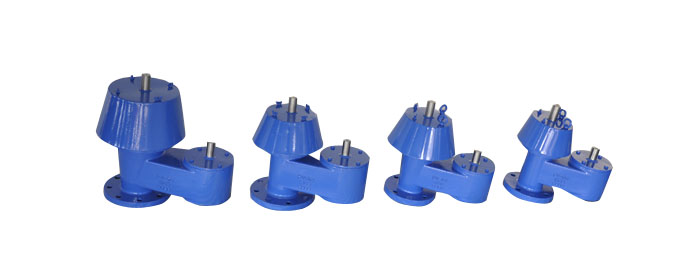

7110/8110系列呼吸阀

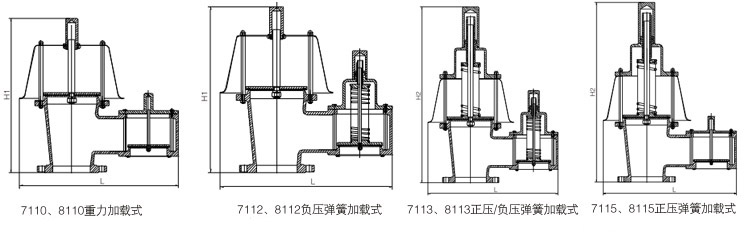

7110/8110系列呼吸阀结构图

呼吸阀操作压力设定(KPa

压力设定

71108110

71128112

71138113

71158115

正压设定

0.2~6.9

0.2~6.9

6.9~103.4

6.9~103.4

负压设定

-0.2~-4.3

-4.3~-82

-0.2~-4.3

-4.3~-82

7110711271137115系列呼吸阀结构尺寸(mm)

公称通径

DN50

DN80

DN100

DN150

DN200

DN250

DN300

L

322

368

416

525

675

824

967

W

200

200

248

290

390

488

584

H1

335

352

393

490

622

746

876

H2

403

422

505

636

870

1030

1230

8110811281138115系列呼吸阀结构尺寸(mm)

公称通径

DN50

DN80

DN100

DN150

DN200

DN250

DN300

L

322

405

473

620

770

912

1075

W

200

248

290

390

488

584

680

H1

335

378

466

613

701

830

956

H2

403

490

615

860

985

1182

1225
