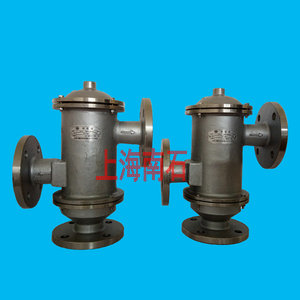

双接管阻火呼吸阀性能特点、工作原理和安装尺寸
呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便。如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐
体变型和振动,是储罐的必备产品,不可缺少。
双接管阻火呼吸阀作用及特点:
双接管阻火呼吸阀适用于可回收气体储罐,如有氮气封顶储罐它可直接从氮气罐内吸入氮气,也可接储罐内的废氮回收,真正做到了高效、节能、环保。
双接管阻火呼吸阀是装在室内固定储罐顶上的接管阻火呼吸作用,它能对石油储罐内外压差进行自动调节,其性能可靠、稳定符合石油工业部
SY7511-87标准。
适用范围:
双接管阻火呼吸阀适用于储存内点低于28。C的甲类油品和闪点低于100。C乙油品,如汽苯、煤油、轻柴油、厚油等油品及性质相同的化工产品储罐。
双接管阻火呼吸阀材质
NO |
1 |
2 |
3 |
4 |
5 |
6 |
构件 Component |
壳体 Body |
阀杆 Stem Gu |
阀盘 PresDisk |
阀座 PresSeat |
垫片 Gasket |
阻火芯件 FireArre |
材质 Material |
不锈钢Steel 铝合金Alum 碳钢Casting |
304 316 316L PTFE |
304 316 316L PTFE |
304 316 316L PTFE |
304 316 316L PTFE |
304 316 316L PTFE |
双接管阻火呼吸阀工作原理:在阻火呼吸阀正常工作情况下,阻火呼吸阀基本保持密封状态,储罐处于正常压力。当呼吸阀正常工作满足不了因意外
原因造成储罐急剧超压时,呼吸阀的泄压盖自动顶开,进行紧急泄压,使罐内压力保持正常;当罐内压力急剧减压或超真空时,吸入阀便开启急剧吸
入大气,维护罐内正常压力;当吸入大气带有火花、火焰时,阻火层起到“器壁效应”的作用来阻止火焰的通过,以保护储罐的安全。
双接管阻火呼吸阀操作压力:
A-295Pa(-30mmH2O)~+355Pa(+36mmH2O)
B-295Pa(-30mmH2O)~+980Pa(+100mmH2O)
C-295Pa(-30mmH2O)~+1750Pa(+180mmH2O)
双接管阻火呼吸阀尺寸:
规格 mm |
安装尺寸(mm) |
||||
H |
H1 |
H2 |
L |
M-h |
|
DN50 |
255 |
110 |
140 |
310 |
4×12 |
DN100 |
480 |
170 |
205 |
450 |
4×16 |
DN150 |
547 |
225 |
260 |
450 |
8×16 |
DN200 |
658 |
280 |
315 |
650 |
8×16 |
DN250 |
705 |
335 |
370 |
850 |
12×16 |
双接管阻火呼吸阀标准:法兰标准:GB、HG、SH、HGJ、ANSL、JIS等标准。(用户指定,请注明压力等级)制造、检测标准:按(石油储罐呼
吸阀)SY7511-87、(石油储罐阻火器阻火性能和试验方法GB5908-86等标准进行制造和验收;或用户指定标准。
阻火呼吸阀维护保养方法:
1、存放:以上产品在运达工地后,若暂时不安装或以后工厂大修、检修,应存放在有防雨设施的仓库中;紧急放空人孔系列产品在运输时不得倒置。
2、维护:a、对呼吸阀系列产品,工作人员应每月上罐顶检查一次,检查阀盘、阀座、阀杆、阀套等部位是否有灰尘、污垢,若有,应清理干静;
每半年,给阀套、阀擦拭一遍变压器油。b、每半年工作人员应检查阻火呼吸阀的阻火层一次,若发现有污渍、杂质堵塞阻火层,应取下阻火层,
用相对应的溶剂清除污渍,然后用清水将阻火层清洗干静,放在通风吹干后再放入壳体内。c、以上产品壳体内外表面的油漆应每年重新涂刷一遍。
