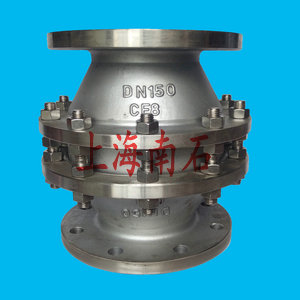

不锈钢管道阻火器

阻火器是一种可以有效切断内含可燃气体的管线或储罐意外燃烧并传播的重要设备，其特点是在阻止火焰传播的同时对通过的气体又具有较小的压

降，因而成为可燃气体作业环境下避免酿成重大事故、确保安全生产的重要保证。不锈钢阻火器属其性能完全符合GB13347-92《石油气体管道阻

火器阻火性能和试验方法》的规定。阻火器结构合理，阻火芯采用不锈钢材料制造，耐腐蚀易于清洗。壳体采用不锈钢，碳钢及铸钢多种材料，可

满足各种不同工艺管道的需要。

不锈钢法兰阻火器用途：防爆型阻火器试用于安装在输送可燃性气体，如加热燃料气、天然气、石油液化气、煤矿瓦斯排放的管网,也试用于煤气管

道、防止在正常情况下火焰于管道中逆向传播、以避免突然性事故的发生,经测试所测试、安全阻火其速度1425m/s，极限速度1605m/s。阻火器连

续13次以亚音速火焰试验，每次都能阻止火焰的通过。

不锈钢法兰阻火器技术参数：

公称压力：PN1.0~6.4MPa

公称通径：DN50～DN300

连接方式：法兰连接

适用介质：油品、等多种非腐蚀性或弱腐蚀性气体介质。

适用温度：-20℃～+440℃

制造材料：A105、304、316、316L

不锈钢法兰阻火器尺寸：

规格 mm	压力 PN	外形连接尺寸﹝mm﹞				螺栓
		K	D	DL	L	数量	螺纹
DN20	1.6 MPa	75	105	195	200	4	M12
DN25		85	115	195	200	4	M12
DN40		110	150	245	240	4	M16
DN50		125	165	245	240	4	M16
DN80		160	200	280	250	8	M16
DN100		180	220	335	260	8	M16
DN150		240	285	460	360	8	M20
DN200		295	340	520	420	12	M20
DN250		355	405	580	430	12	M24
DN300		410	460	705	450	12	M24

不锈钢法兰阻火器标准：法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）制造、检测标准：按（石油储罐

呼吸阀）SY7511-87、（石油储罐阻火器阻火性能和试验方法GB5908-86等标准进行制造和验收、执行标准：GB13347-92《石油气体管道阻火器阻

火性能和试验方法》、SH/T3413-99《石油化工石油气管道阻火器选用、检验及验收》、HG/T20570.19-95《阻火器的设置》。阻火器生产、检验

和验收标准：SY/T0512-1996《石油储罐阻火器》、测试依据：GB5908-86《石油储罐阻火器性能和实验方法》。

阻火器是一种可以有效切断内含可燃气体的管线或储罐意外燃烧并传播的重要设备，其特点是在阻止火焰传播的同时对通过的气体又具有较小的压降，

因而成为可燃气体作业环境下避免酿成重大事故、确保安全生产的重要保证。作为阻火器最重要的一项技术指标-阻火性能评价其合格与否的唯一准

则就是依照标准进行试验。现对国内外相关标准进行简要分析。

1、现行国家及行业标准的问题

中国现行的阻火器国家及行业标准有：GB/T13347-2010《石油气体管道阻火器》、GB5908-2005《石油储罐阻火器》、HG/T20570.19-1995《阻

火器的设置》、SH/T3413-1999《石油化工石油气管道阻火器选用、检验及验收》、SY/T0512-1996《石油储罐阻火器》、SY/T6655-2006《石油

产品储罐通风口阻火器推荐作法》、AQ1074-2009《煤矿瓦斯输送管道干式阻火器通用技术条件》。虽然我国阻火器标准名目较多但并未随产品的

升级换代而更新，且无法覆盖所有的阻火器存在适用行业受限等诸多问题：现行标准发布年代久远。GB/T13347为近5年内更新的标准，其它现行标

准均长时间未进行更新，甚至还有"上世纪"的标准仍在使用。

现行标准适用阻火器类型有限。仅有的两个国家标准中，GB/T13347 仅针对管道阻火器，对其它类型的阻火器仅以"参照采用"一笔带过，但主体内

容中的"阻爆试验"及"压力

损失、通气量试验"系统，仅能进行管道阻火器的试验，管端阻火器等其它类型无法在该标准中找到对应的试验系统。GB5908并未明确阻火器的类型

但标准中涉及的试验系统亦仅针对管道阻火器。现行标准涉及行业领域有限七个现行标准中，除两个国家标准外其它均为行业标准。标准名称大多冠

以"石油"或以化工、石化、石油和安全等行业标准的形式颁布内容中涉及的行业领域有限。如GB/T13347应用领域仅为"石油气体管道"，GB5908应

用领域仅为"原油、汽油和煤油等轻质油品储罐"。实际上阻火器广泛应用于制药、煤化工、车船制造等众多涉及可燃气体输运储藏的行业。阻火器型

号编制混乱。每个标准各有一套型号编制方法并且有重叠的情况，如：GB/T13347 使用"GZ"表示"管阻"，而SY/T0512也使用"GZ"但表示"罐阻"。阻

火器适用介质组别划分不全面。流经阻火器的介质根据其MESG（最大试验安全间隙）进行相应组别的划分后，可选择与之相适应的阻火器产品，该

参数至关重要。现行标准中存在介质组别划分区间数和参照标准不同等问题。GB/T13347划分IIA1~IIC共7个，而GB5908、SY/T0512均为提及。阻

火器规格及通气量有限制。GB5908、SY/T0512限定阻火器仅6个规格和不同规格通气量大小，以及在7个常见储罐设计压力下阻火器的压力损失值实

际上储罐阻火器的公称通径、许用压降等设计参数，是与呼吸阀的能力紧密相关的。如根据呼吸量计算所需阻火器的公称通径或者根据设定压力选择

合适压降的阻火器。上述两个现行标准覆盖范围有限不足以应对现今工艺上的要求。

2、国内现行标准中的试验要求

阻火器核心功能是阻止火焰的传播，试验是验证这一功能的唯一方法。国际上没有阻火器的制造标准，所有的标准都是指导如何搭建试验设备对相应

工况的阻火器进行试验。阻火性能试验火焰在管道中传播依次可能经历爆燃、不稳定爆轰和稳定爆轰等三个阶段。针对不同的燃烧阶段，都有与之相

对应类型的阻火器以达到阻火性能的要求，标准制定时亦应分门别类的给出试验系统的搭建要求。现行国内标准中仅GB/T13347给出了爆燃和爆轰试

验系统示意图，其它标准均未做出明确的区分和指导但GB/T13347仍没有对稳定或不稳定爆轰进行细化。此外还存在爆轰特性指征不明确、火焰传播

状态判据不充分等问题。耐烧试验阻火器按其是否耐烧和耐烧时间，分为非耐烧阻火器、耐短时燃烧阻火器和耐烧阻火器。除第一种外均需要进行相

应时间的耐烧试验。GB/T13347并未予以区分，GB5908、SY/T0512对耐烧试验并没有就气速、升温区间等细节进行要求操作性较差。压力损失-通

气量试验。在相同阻火性能的前提下压降越小，则代表阻火器具有更加优异的性能，唯一准确获得阻火器通气性能的方法就是压降试验。尤其作为储

罐保护设备与呼吸阀组合使用时阻火器的较高压降是否会导致罐内超压得不到快速释放而产生安全隐患或者管路系统中的阻火器压降较大造成输运成

本的增加等。而国内现行标准仅给出了管道阻火器的试验方法，没有任何关于管端阻火器流量试验系统的介绍。

3、现行国际标准情况

国际标准化组织制定了关于阻火器的标准：ISO16852《阻火器的性能要求、试验方法及使用限制》，该标准已被欧盟采用取代原有 EN12874-2001

同时被美国FM保险公司引用为阻火器试验标准 FM6061-2013的主体内容。该标准适用范围涵盖所有类型的阻火器，同时其对各型阻火器试验系统的

搭建、特征参数的获取和比对均提出了全面细致的要求。继2010版后，已于2014年下发了最新版本的讨论稿，ISO16852的高更新频次，使该标准能

够与技术不断革新的阻火器相适应，为阻火器的安全使用保驾护航。

现行国内标准存在时效性差、分类模糊、试验系统不完善等一系列问题，众多行业标准制定"各自为战"，国家标准亦未能覆盖所有需求与现有国际标

准相差甚远。因此厂家和设计院业主等更应严格要求阻火器的设计选型，国标的更新亦迫在眉睫。
