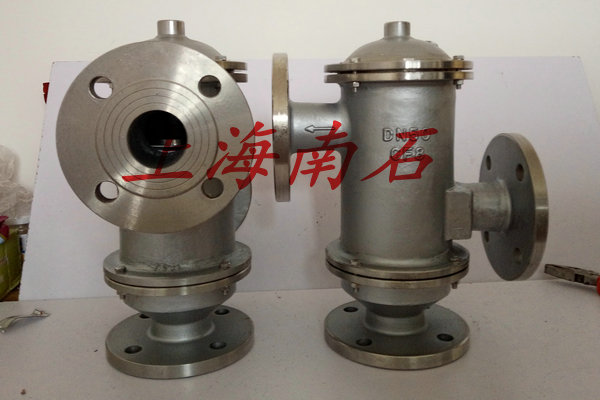

带双接管不锈钢阻火呼吸阀安装在室内固定储罐顶上,主要用于回收污染环境、危及人身安全有毒有害的气体。适用于储存内点低于28℃的甲类油
品和闪点低于100℃乙油品。
壳体材质:不锈钢(SUS304、SUS304L、SUS316、SUS316L)。
内部芯件:阀盘、阀座、阀杆、阀套。
内部芯件材质:不锈钢或聚四氟乙烯。
密封圈材质:聚四氟乙烯。
阻火层材质:不锈钢。
环境温度:-40~+60℃。
防爆级别:BS5501:IIA、IIB、IIC。
呼吸阀标准:法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定,请注明压力等级)。
制造、检测标准:按(石油储罐呼吸阀)SY7511-87、(石油储罐阻火器阻火性能和试验方法GB5908-86等标准进行制造和验收;或用户指定标准。
操作压力:
A-295Pa(-30mmH2O)~+355Pa(+36mmH2O)
B-295Pa(-30mmH2O)~+980Pa(+100mmH2O)
C-295Pa(-30mmH2O)~+1750Pa(+180mmH2O)
带双接管不锈钢阻火呼吸阀尺寸及示意图:
规格 DN(mm) |
安装尺寸(mm) |
||||
H |
H1 |
H2 |
L |
M-h |
|
50 |
255 |
110 |
140 |
310 |
4×12 |
100 |
480 |
170 |
205 |
450 |
4×16 |
150 |
547 |
225 |
260 |
450 |
8×16 |
200 |
658 |
280 |
315 |
650 |
8×16 |
250 |
705 |
335 |
370 |
850 |
12×16 |
