阻火呼吸阀的内部结构原理图文说明
呼吸阀安装在储罐气源的最高点,以降低物料蒸发损耗并保证提供储罐呼吸最直接和最大的通道。它担负着平衡储罐大流量呼吸时内外压力
差的重任,它工作时的呼与吸由储罐内的正负压力决定。只要有进料储罐液位上升,上部气箱部分容积减少罐内压力增高达到呼吸阀设定压
力呼吸阀即起跳卸压。同理当储罐内抽出物料时罐内形成负压呼吸阀打开吸入空气补偿。
根据国家标准《石油化工企业设计防火规范》GB50160-92)之规定:“甲、乙类液体的固定顶罐,应设阻火器和呼吸阀”。可见呼吸阀、阻
火器是储罐必不可少的安全设施是用来调节油罐内外压力平降低油品损耗,保证储罐运行安全的。安装于储存闪点低于28℃的甲类和小于
60℃的乙类油如汽油、煤油、轻柴油、苯、甲苯、原油等及化工原料的储罐上方。
今天我们将全面的为大家展示阻火呼吸阀内部的整体构造,让大家对阻火呼吸阀有更深入的了解。

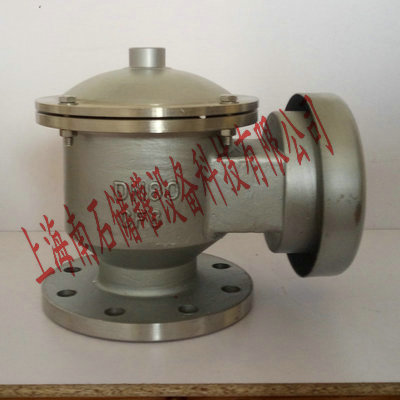

一、阻火呼吸阀外形图:
阻火呼吸阀将呼吸阀与阻火器合二为一做成一个产品,让它及能阻火又能起到呼吸。波纹阻火芯改置于呼吸阀吸入口处,彻底杜绝火源进入呼
吸阀壳体内,具有体积小、重量轻、结构紧凑、通气量大、泄漏量小等特点,且密封性能好,特别是高空作业时,检修清洗阻火呼吸阀内的阻
火盘和正负压阀盘非常方便。

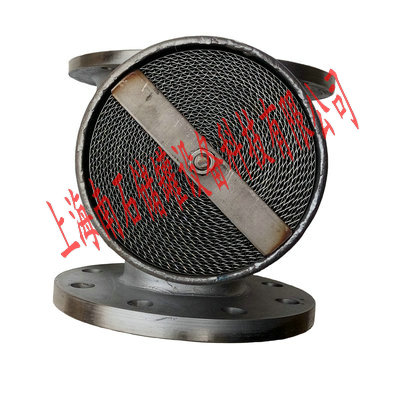

二、波纹阻火芯的位置示意图:
将传统的波纹阻火芯改置于呼吸阀吸入口处,彻底杜绝火源进入呼吸阀壳体内。

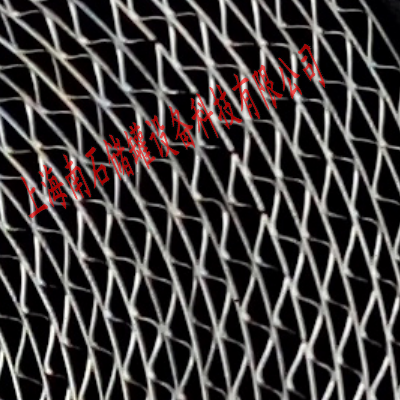

三、波纹阻火芯细节展示图:
波纹阻火板是主要的阻火内件,阻火盘是由不锈钢波纹薄板和不锈钢平板交替缠绕在中心轴上,组成一叠带有三角形孔隙阻火层,另一种是由
两个方向折成的波纹型的薄板材料组成,波纹之间分隔成许多小的孔隙和通道,给火焰提供了一条曲曲折折的通道。常用波纹薄板的厚度为
0.1~0.3mm之间,波纹的高度一般为0.2mm、0.3mm、0.5mm、0.7mm和1.2mm等,应根据阻止火焰速度决定。

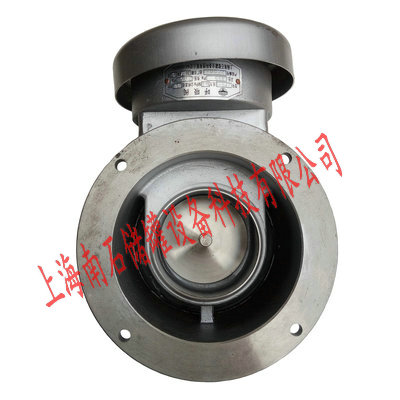

四、阻火呼吸阀的内部结构:
阻火呼吸阀担负着平衡储罐大流量呼吸时内外压力差的重任,它工作时的呼与吸由储罐内的正负压力决定。只要有进料储罐液位上升,上部气
箱部分容积减少罐内压力增高达到呼吸阀设定压力呼吸阀即起跳卸压。同理当储罐内抽出物料时罐内形成负压呼吸阀打开吸入空气补偿。

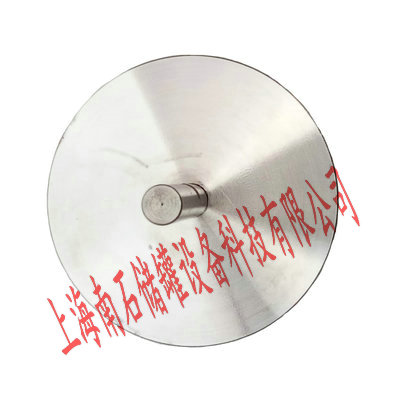

五、阻火呼吸阀正压阀盘图:
正压阀盘通常采用不锈钢制作而成耐高温、耐腐蚀,操作压力通常分为:
A:355Pa(36mmH20)
B:980Pa(100mmH20)
C:1765Pa(180mmH20)
D:由需要而定

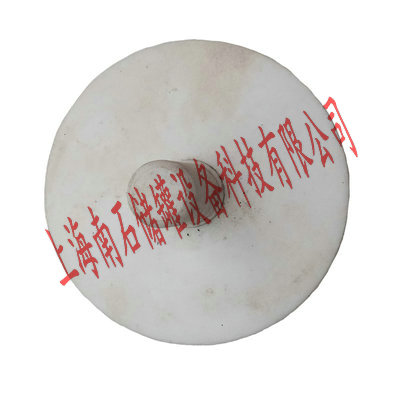

六、阻火呼吸阀负压阀盘图:
负压阀盘通常采用聚四氟乙烯制作耐高温、耐腐蚀,操作压力通常分为:
A:-295Pa(30mmH20)
B:-295Pa(30mmH20)
C:-392Pa(40mmH20)
D:由需要而定
七、阻火呼吸阀材质参数说明:
阀体材质:铝合金、WGB碳钢、不锈钢304、316;
正压阀盘材料:不锈钢304、316、铝合金;
负压阀盘材料:不锈钢304、316、四氟PTFE;
阻火芯材质:304不锈钢;
密封圈材料:聚四氟乙烯;
公称压力:0.6-2.5MPa;
公称口径:DN25-300(mm);
环境温度:-10~+60℃;
连接方式:螺纹、法兰连接 。
