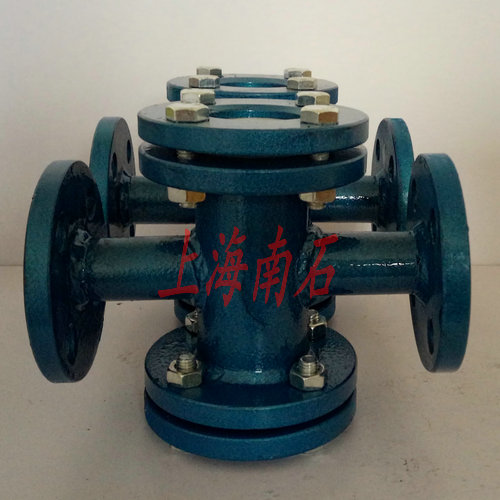

管道直通视镜

视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视镜能随时观察管道中液体、气体、蒸汽等介质流

动及反应情况，起到监视生产、避免生产过程中事故发生的作用。

直通视镜及衬氟视镜使用注意事项：

1、使用前，仔细阅读产品使用说明书。

2、按铭牌上或说明书上规定的压力、温度、使用介质范围内使用。

3、使用时防止衬氟视镜因温度变化产生过大的管道应力，尽量减小温度变化，并在视镜前后增加U形膨胀节。

4、对于有些介质不稳定且易分解（如某些介质的分解会引起体积膨胀造成工况压力不正常升高）会引起阀门破坏或泄漏，应采取措施消除或限制

引起不稳定介质分解的因素。在视镜选型时，应考虑介质不稳定易分解可能造成的工况变化而选择有能自动泄压装置的衬氟视镜。

5、对于有毒、易燃、易爆、强腐蚀性介质管道上的衬氟视镜，严禁在带压状态下更换填料。尽管衬氟视镜在设计上有上密封功能，但也不推荐在

带压状态下更换填料。

6、对于具有自燃性介质的管道，要采取措施确保环境温度及工况温度不得超过介质的自燃点，防止因阳光照射或外部火灾发生时带来的危险。

7、对于管道剧烈而长期的振动，要采取措施消除，避免因此而导致氟塑料衬里视镜损坏。

8、衬氟视镜在使用过程中，氟塑料密封面因质地较软，经常会因介质结晶、固体颗粒将密封面损伤，导致密封泄漏，发现后及时整修或更换密封

件。

9、衬氟视镜中法兰处一般不加垫片。如遇到中法兰处渗漏，可均匀地拧紧中法兰螺母来消除渗漏。如果是中法兰密封面损坏，则要采取修复密封

面和加中法兰垫片来解决。

10、拆卸这类衬氟视镜时，应注意衬氟视镜管道中是何介质，是使用过的，还是新安装的。如使用介质是有毒、易燃、易爆物质，工作人员应戴防

护面罩和胶手套，穿防护服按照操作规程作业。避免在拆卸时发生意外，杜绝事故发生。

视镜安装维护方法：

1、视镜设备是安装于化工，医药行业的容器或反应釜上，直接焊接在需要安装的部位；

2、视镜设备上的视窗玻璃属易损件，安装视镜时要小心轻放，避免视窗玻璃破损；
