钢制立式储罐广泛应用于石油、石化行业中，主要用做储存成品或半成品油的容器，由于储油罐的收发作业存在液位变化及昼夜温差、气候突

变等因素，使储罐内顶部空间压力发生变化。而为了防止储油罐内部因压力过高而破裂或压力过低而抽瘪，储油罐顶部必须安装确保储油罐安

全运行的安全附件。一般用来保护的有机械式呼吸阀、液压安全阀(液压式呼吸阀)、阻火器。阻火器安装在机械式呼吸阀和液压安全阀下部。

机械式呼吸阀作主工作阀，液压安全阀为后备保护阀，其压力高于机械式呼吸阀，正常时不动作，在机械阀失效时动作。密封液通常使用国产

的45#变压器油或轻柴油等。我国石油天然气行业标准中通常情况下推荐使用变压器油。压力靠调节分隔筒顶部的螺栓来实现。

在气温0°C以上的时候呼吸阀能很好的确保储罐的安全运行。但在北方冬季(新疆-40°C)储罐内外温差特别大(新疆油田达85°C)，由于储罐内温

度较高，油、水蒸汽进入液压安全阀内后，在低温环境中发生凝结，由于水的密度大于变压器油、轻柴油，凝结水沉积在液压安全阀的底部，

使阀体内密封液液面不断上升，上部变压器油或轻柴油由溢流管流入储罐内自行将凝结水替换为密封液，在低温环境中发生冻结会导致液压安

全阀失效，使储罐会发生破裂或抽瘪事故。

油、水密度的不同，液压安全阀动作压力也随之变化，需经常对其进行核定或着更换密封液。在低温环境中密封油粘度增加，流动性降低动作

压力远大于设定值，导致液压安全阀失效。阻火器安装在液压安全阀下部，油、水蒸汽通过阻火器后进入液压安全阀，在低温环境中阻火器也

将有可能发生冻结导致储罐发生事故。

目前在长江以北的地区冬季较为漫长，最长的地区长达5个月，为了确保储罐安全，不得不将储罐顶部的透光孔打开作为辅助呼吸口但是这样还

存在着几点不足:

1、罐顶的轻质组份溢出储罐无形增加了生产过程的损耗浪费资源；

2、对大气造成污染；

3、存在储罐发生火灾危险。

4、增加了储罐的大气腐蚀。

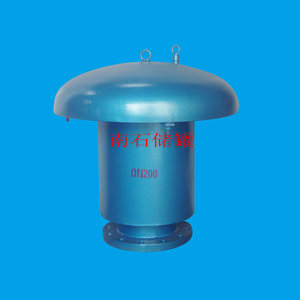

液压安全阀的工作原理及工作过程：当原油储罐内的介质压力升高或者降低超过规定值时自动开启，通过向储罐外排放或者补充介质来防止储罐

内介质压力超过或者低于规定数值从而达到保护储罐的目的。当石油储罐内压力升高超过规定值时，压强作用在储液盒内密封液液面上，密封液经

中心管上行进入积液室 ;当储液盒内密封液液面下降至中心管底部时，储罐内气体通过中心液导管的下端入口进入中心液导管，然后气体经阻火器

和呼吸管排入大气。储罐内压力泄放后积液室内液体经中心液导管进入液体储存盒，储罐内的压力恢复正常状态，呼出过程完毕。当石油储罐内真

空度(负压)超过规定值时，液体储存盒内密封液由堰板上边沿溢出泄入储罐内，当中心液导管内液面下降至底部时，外部空气经阻火器进入储罐

内，压力为液体储存盒内的液柱高度，安全阀吸入动作后须补充密封液。密封液采用清水或-35#轻柴油。有益效果:本发明防冻型石油储罐液压安

全阀，改变液压安全阀与阻火器安装位置，将液压安全阀沉入储罐内，利用储罐内产品温度对其保温不冻结。能使储罐内保持压力恒定。在环境

温度-20-40°C进行储罐收、发作业试验，液压安全阀工作正常，不会发生冻结现象。
