波纹型石油储罐阻火器性能特点、规格尺寸

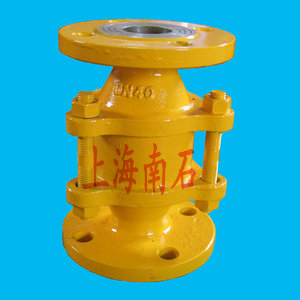

波纹型石油储罐阻火器
波纹型石油储罐阻火器是中国石化总公司北京设计院设计新产品,经公安部天津消防科学研究所根据中华人民共和国GB5908-86标准检测合
格,该产品广泛应用于石油储罐,是防止意外火种侵入罐内,防止意外事故是储罐防火的理想产品。
波纹储罐阻火器性能特点:该阻火器结构合理,重量轻,耐腐蚀,阻爆性能合格,连续13次以亚音速火焰试验每次都能阻火。易检修,安装
方便,检查时不用拆卸呼吸阀。耐烧性能合格,耐烧试验1小时无回火现象。阻火器芯子采用不锈钢材料,耐腐蚀,易于清洗。壳体水压试
验合格。用于安装原油,汽油、煤油、柴油、芳烃,硫等固定顶式储罐上的重要安全设备。它的功能是允许易燃易爆气体通过,对火焰有阻
止窒息作用。适用特殊阻燃的气体有:氧气、氢气、天然气、沼气等。
1、本新型阻火器是经公安部消防科学研究所测试检定,符合国家标准 GB5908-86 的要求。
2、产品结构合理,造型美观,外壳可以铸铝、碳钢、不锈钢等材质,重量轻,安装方便,阻火层芯子采用不锈钢材料,耐腐蚀性强,耐烧、
阻爆等各项技术性能具有突出优越。
3、本阻火器通常与呼吸阀配套或单独使用,也可适用内浮顶式油罐的通气管路上。
波纹型石油储罐阻火器尺寸:
规格 |
重量(kg/台) |
安装尺寸﹝mm﹞ |
||||
D2 |
D |
L |
H |
n-d |
||
DN50 |
6 |
Φ110 |
Φ140 |
220 |
235 |
4×Φ18 |
DN80 |
17 |
Φ150 |
Φ185 |
280 |
270 |
4×Φ18 |
DN100 |
20 |
Φ170 |
Φ205 |
325 |
275 |
4×Φ18 |
DN150 |
25 |
Φ225 |
Φ260 |
425 |
290 |
8×Φ18 |
DN200 |
35 |
Φ280 |
Φ315 |
495 |
305 |
8×Φ18 |
波纹型石油储罐用途:
1、输送可燃性气体的管道上。
2、火炬系统。
3、油气回收系统。
4、加热炉燃料气的管网上。
5、气体净化通化系统。
6、气体分析系统。
7、煤矿瓦斯排放系统。
波纹型石油储罐阻火器安装、维护:
防爆波纹阻火器与管路连接可水平安装也可垂直安装。定期检查,一旦发现堵塞,应用高压蒸气、压缩空气或有机溶剂清冼,如发现芯件机
械性损坏或被介质腐蚀后,应立即更换。
1、为了确保阻火器的性能达到使用的目的,在安装阻火器前,必须认真阅读说明书,并仔细核对标牌与所装管线要求是否一致。
2、阻火器上的流向标记必须与介质流向一致。
3、每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。
4、被堵塞的阻火层应清洗干净,保证每个孔眼畅通,对于变形或腐蚀的阻火层应更换。
5、清洗阻火器芯件时,应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗。
