不锈钢抽屉式阻火器的作用、性能和尺寸

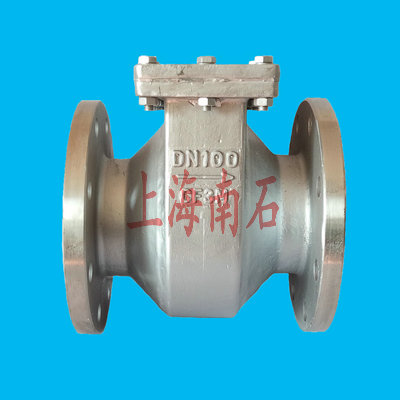

不锈钢抽屉式阻火器
抽屉式阻火器作用:
不锈钢抽屉式阻火器是用来阻止易燃气体、液体的火焰蔓延回火而引起爆炸的安全装置。通常使用在输送或排放易燃易爆气体的储罐或管线上。
如火炬、加热燃烧系统、石油气体回收系统或其它易燃气体系统。其主要功能是允许易燃易爆的气体通过,对外界传入管道的火焰起有阻止与
窒息作用。抽屉式阻火器是用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上。阻火器是用来阻止易
燃气体蒸汽的火焰向外蔓延的安全装置。通常与呼吸阀配套或单独使用,也可适用内浮顶式油罐的通气管上。由一种能够通过气体的、具有许
多细小通道或缝隙的固体材料(阻火元件)所组成。要求阻火元件的缝隙或通道尽量小,因而当火焰进入后,被阻火元件分成许多细小的火焰
流,由于传热作用(气体被冷却)和器壁效应,火焰流猝灭。
不锈钢抽屉式阻火器技术参数:
阻火芯材料:不锈钢波纹板 适用介质:气体、液体 压力等级:1.6~6.4MPa 尺寸范围:DN50~DN600 壳体材料:不锈钢304、316、316L 密封件材质:耐油石棉橡胶、聚四氟乙烯 环境温度:≤480℃ 防爆等级:BS5501:ⅡA、ⅡB、ⅡC 连接方式:法兰连接 法兰标准:HG20594-97P7、GB、SH、HGJ、JB、ANSI、DIN、JIS 设计标准:GB5908-86、SY7511-87 制造、检测标准:按GB5908-86、GB13347-92标准 |
不锈钢抽屉式阻火器特点:
1、产品结构合理,造型美观,外壳为铸造铝合金,重量轻,安装方便。
2、通常与呼吸阀配套或单独使用,也可适用内浮顶式油罐的通气管路上。
3、阻火层芯子采用不锈钢材料,耐腐蚀性强,耐烧、阻爆等各项技术性能具有突出优越。
阻火器工作原理:阻火器是由能够通过气体的许多细小、均匀或不均匀的通道或孔隙的固体材质所组成,对这些通道或孔隙要求尽量的小,小
到只要能够通过火焰就可以。这样火焰进入阻火器后,就分成许多细小的火焰流被熄灭。火焰能够被熄灭的机理是器壁效应和传热作用。
不锈钢抽屉式阻火器主要性能:
1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。
2、耐烧性能合格,耐烧试验1小时无回火现象。
3、壳体水压试验合格。本产品结构合理,重量轻、耐腐蚀。易检修,安装方便。
不锈钢抽屉式阻火器尺寸:PNJ1.0MPa
DN |
L |
H |
K |
D |
Nⅹd |
重量KG |
40 |
210 |
190 |
Φ110 |
Φ135 |
4×18 |
10 |
50 |
250 |
274 |
Φ110 |
Φ140 |
4×18 |
12 |
80 |
295 |
310 |
Φ150 |
Φ165 |
8×18 |
20 |
100 |
338 |
330 |
Φ170 |
Φ205 |
8×18 |
24 |
125 |
350 |
345 |
Φ210 |
Φ240 |
8×22 |
35 |
150 |
420 |
368 |
Φ225 |
Φ260 |
8×22 |
42 |
200 |
495 |
455 |
Φ280 |
Φ315 |
8×22 |
55 |
250 |
500 |
465 |
Φ335 |
Φ375 |
12×22 |
75 |
抽屉式阻火器维修保养:为了确保阻火器的性能达到安全使用目的,对阻火器应定期性进行检查,保养。阻火器每半年检查一次,检查阻火层
芯子是否堵塞,变形,腐蚀等。发现被堵塞的阻火层芯子应清洗干净,确保芯子上的每个孔眼畅通,对于变形和腐蚀的阻火层应更换。重新安
装阻火层芯子时,应保证结合面严密不得漏气。
