主要用途:
不锈钢液压安全阀装于油罐顶部与呼吸阀配合使用,在呼吸阀一旦失灵时起安全作用。
工作原理:
液压安全阀一种安全保护用阀,它的启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高,超过规定值时自动开启,通过
向系统外排放介质来防止管道或设备内介质压力超过规定数值。安全阀属于自动阀类,主要用于锅炉、压力容器和管道上,控制压力不超
过规定值,对人身安全和设备运行起重要保护作用。 按安全阀阀瓣开启高度可分为微启式安全阀和全启式安全阀,微启式安全阀的开启
行程高度为:≤0.05d0(最小排放喉部口径);全启式安全阀开启高度为≤0.25d0(最小排放喉部口径)。

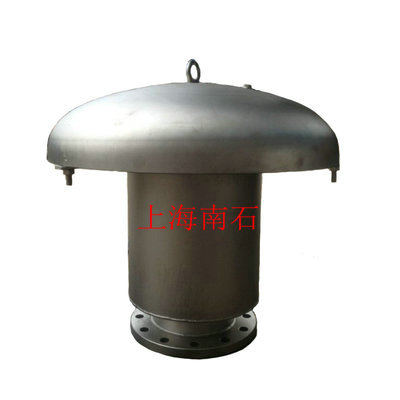

外形及结构图:
连接尺寸:
公称通径 DN(mm) |
安装尺寸(mm |
||||
L |
H |
D |
K |
n×φ |
|
80 |
410 |
510 |
Φ195 |
Φ160 |
8*18 |
100 |
470 |
560 |
Φ215 |
Φ180 |
8*18 |
150 |
520 |
680 |
Φ280 |
Φ240 |
8*22 |
200 |
620 |
670 |
Φ335 |
Φ295 |
8*22 |
250 |
720 |
720 |
Φ395 |
Φ350 |
12*22 |
①各种GYA液压安全阀都应垂直安装。
②GYA液压安全阀出口处应无阻力,避免产生受压现象。
③GYA液压安全阀在安装前应专门测试,并检查其官密封性。
④对使用中的GYA液压安全阀应作定期检查。
