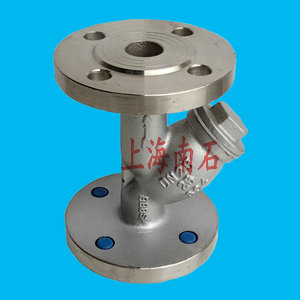

Y型管道过滤器的工作原理、尺寸及标准规范
Y型管道过滤器是输送介质的管道系统不可缺少的一种装置通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端用来清除介质中的
杂质以保护阀门及设备的正常使用。该过滤器具有结构先进阻力小排污方便等特点。适用介质为水、油、气。一般通水网目数为18-30目
/cm2通气网为40-100目cm2,通油网目数为100-480目/cm2可按用户要求制作滤网。
过滤器零件材料:
零件名称 |
材料 |
阀体 |
碳钢、不锈钢、黄铜 |
滤网盖 |
碳钢、不锈钢、黄铜 |
滤芯网 |
不锈钢 |
密封件材质 |
柔性石墨、聚四氟乙烯 |
Y型管道过滤器工作原理:
1、起泡点法测试原理:当滤膜和滤芯用一定的溶液完全浸润,然后通过气源在一侧加压随着压力的增加气体从滤膜的一侧放出,表现膜一
侧出现大小、数量不等的气泡通过仪器判断出对应的压力值就是泡点。
2、扩散流法测试原理:扩散流测试是指当气体压力在滤芯起泡点值的80%时,这时还没有出现大量的气体穿孔而过只是少量的气体先溶解
到液相的隔膜中然后从该液相扩散到另一面的气相中这部分气体称之为扩散流。
3、水侵入法测试原理:水侵入法专用于疏水性滤芯的测试疏水性膜抗拒水,孔径越小把水挤入疏水膜中需要的压力越大。所以在一定的压
力下测量挤入滤膜中的水流量来判断滤芯的孔径。
Y型过滤器结构特点:
1、Y型过滤器具有结构先进阻力小,冲洗方便通流快速故压力损失小抗污性强和排渣方便等特点。
2、Y型拉杆伸缩过滤器由Y型过滤器及伸缩接头组成通常安装在阀门及其它主要设备之进口端使于清理杂物与安装拆卸以保护阀类或设备及
正常使用。
Y型过滤器尺寸:
DN(mm) |
In |
L |
H |
H1 |
有效过滤面积m2 |
15 |
1/2 |
125 |
70 |
150 |
0.00185 |
20 |
3/4 |
145 |
70 |
150 |
0.00281 |
25 |
1 |
160 |
80 |
160 |
0.00343 |
32 |
1 1/4 |
180 |
90 |
180 |
0.00486 |
40 |
1 1/2 |
200 |
100 |
240 |
0.00767 |
50 |
2 |
220 |
130 |
250 |
0.01160 |
65 |
2 1/2 |
260 |
165 |
350 |
0.02111 |
80 |
3 |
280 |
195 |
390 |
0.03029 |
100 |
4 |
320 |
230 |
450 |
0.04063 |
125 |
5 |
350 |
300 |
520 |
0.05589 |
150 |
6 |
380 |
335 |
580 |
0.07709 |
200 |
8 |
495 |
420 |
690 |
0.11967 |
250 |
10 |
595 |
500 |
800 |
0.19155 |
300 |
12 |
640 |
580 |
950 |
0.26738 |
350 |
14 |
700 |
640 |
1150 |
0.32535 |
400 |
16 |
800 |
700 |
1360 |
0.40946 |
450 |
18 |
850 |
790 |
1480 |
0.52837 |
500 |
20 |
900 |
875 |
1650 |
0.65385 |
Y型管道过滤器技术参数
1、适合物料:
化工、石油化工生产中的弱腐蚀性物料如:水、氨、油品、烃类等;
化工生产的腐蚀性物料如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等;
制冷中的低温物料如:液甲烷、液氨、液氧及各种制冷剂;
轻工食品、制药生产中有卫生要求的物料如:啤酒、饮料、乳制品、粮浆医药用品等;
2、过滤精度:10-480目(一般通水网为18-30目/cm2通气网为40-100目/cm2而通油网为100-480目/cm2。);
3、工作温度:≤90℃;
4、公称通径:DN20-DN500mm;
5、公称压力:PN≤1.6Mpa(其它工作压力可按用户要求设计);
6、法兰标准:JB/T79PN1.6(也可按用户要求制造);
7、壳体材质:A3、304、304L、316、316L、WCB;
8、密封材料:聚四氟乙烯、丁腈橡胶、耐油石棉胶、三元乙丙橡胶。
9、执行标准设计规范:HG/T21637,
试验与检验:JB/9092,产品标识:GB/12220,结构长度:GB/12221,压力温度等级:GB/T12224-2005,试验检验标准:GB/T13927-
2008。法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定,请注明压力等级)
制造、检测标准:执行HG/T21637-1991标准或客户指定标准。
产品安装与维护:安装过滤器前要认真清洗所有管道的连接表面使用管道密封胶或特氟龙带(聚四氟乙烯)要适量。末
端螺纹不做处理以避免使密封胶或特氟龙带进入管路系统。过滤器可以水平安装或垂直向下安装安装1-1/4"(DN32)或更
大口径的承插焊过滤器或所有D系列过滤器时应注意这类过滤器的垫片是非金属材质的,容易由于过热而损坏。因此应缩
短焊接时间并在焊接完成后对过滤器进行冷却。如果在焊接前需要预热或焊接后需要继续加热(D系列过滤器)建议先将
垫片拆下再加热。
