不锈钢阻火器规格尺寸、用途及原理

2017/3/23 9:16:38 点击：

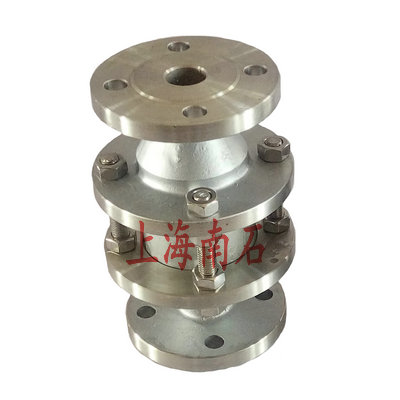

不锈钢燃气阻火器

不锈钢阻火器由阻火芯件（不锈钢波纹阻火板）和壳体两部份组成，芯件是核心，是由两层超薄的不锈钢带，一条被压成波N形，另一条平面钢带则将它围绕圆心紧紧缠绕而成。从而构成无数个端面，是小三角形直通流道，而且在芯件内部有一个十字结构的支架（或在表面压上丫形架）借以增强芯件的牢靠性，避免芯件被点燃的介质所产生的爆炸压力冲散。介质从三角形狭道中通过，阻火器也正是通过它来阻止火焰在管道中的蔓延，其原理为“器壁效应"，就是火焰与器壁的碰撞进行能量转换，降低了温度。以此原理来设计三角形孔的高度阻止火焰的通过，再加上足够的流道长度来吸收火焰的热量，使其在芯件中熄灭，避免了气体在芯件的另一端被复燃的可能性。

不锈钢阻火器阀体材质为304、316，规格从DN25-DN600也可定制DN600以上的规格尺寸，阻火芯材质为不锈钢防爆阻火波纹板，分有法兰连接、丝扣、焊接三种连接方式，通常都是按照GB5908-86、SY7511-87制造标准生产制造。

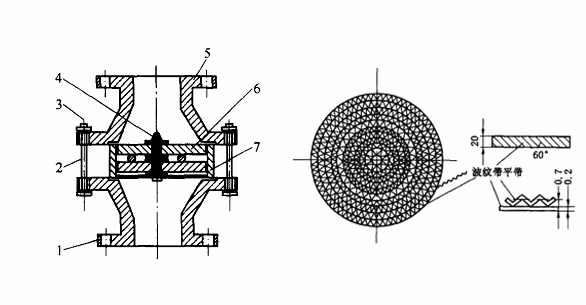

不锈钢阻火器工作原理示意图：

不锈钢阻火器的类型有很多种，如：不锈钢储罐阻火器、不锈钢管道阻火器、不锈钢抽屉式阻火器、不锈钢燃气阻火器还有砾石管道阻火器等等，在这里将主要介绍储罐型和管道型的主要外形和安装尺寸：

储罐阻火器用于安装原油，汽油、煤油、柴油、芳烃，硫等固定顶式储罐上的重要安全设备。防止外部火焰窜入存有易燃易爆气体的设备，它的功能是对火焰有阻止窒息作用。

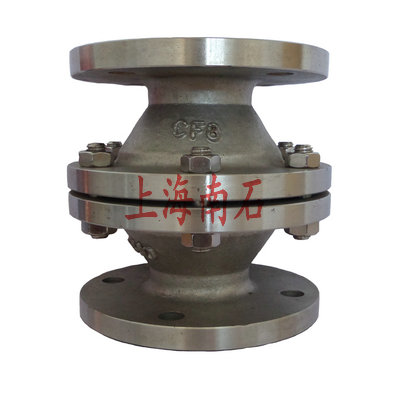

不锈钢储罐阻火器外形结构图：

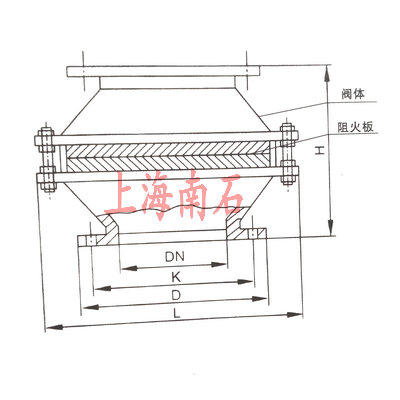

不锈钢储罐阻火器储罐阻火器结构图

储罐型阻火器尺寸：

公称口径 DN(mm)	安装尺寸（mm）
公称口径 DN(mm)	L	H	D	K	N-d
25	130	150	Φ115	Φ85	4*14
32	1555	170	Φ130	Φ100	4*18
40	155	170	Φ145	Φ110	4*18
50	170	180	Φ160	Φ125	4*18
65	190	185	Φ180	Φ145	4*18
80	220	200	Φ195	Φ160	8*18
100	240	210	Φ215	Φ180	8*18
150	320	250	Φ280	Φ240	8*22
200	370	270	Φ335	Φ295	8*22
250	440	300	Φ395	Φ350	12*22
300	500	340	Φ465	Φ410	12*22

管道阻火器适用于可燃气体管道，如汽油、煤油、轻柴油、笨、甲笨、原油等油品的储灌或气体净化通化系统、气体分析系统、煤矿瓦斯排放系统、加热炉燃料气的管网上、也可用在乙炔、氧气、氮气、天然气的管道用品。本阀可与呼吸阀配套使用亦可单独使用。

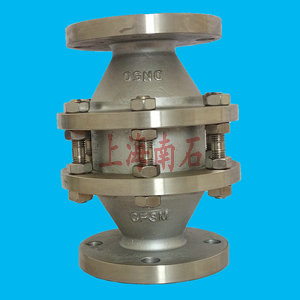

不锈钢长度阻火器外形结构图：

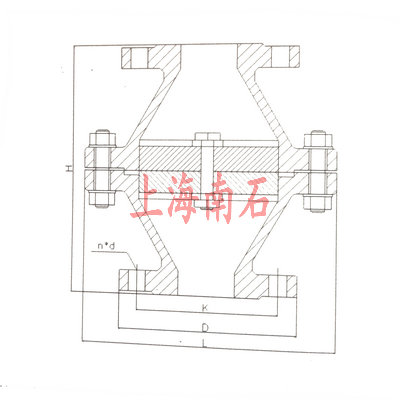

不锈钢管道阻火器管道阻火器结构图

管道型阻火器尺寸：

公称口径 DN(mm)	安装尺寸（mm）
公称口径 DN(mm)	L	H	D	K	N-d
15	125	142	Φ95	Φ65	4*14
20	125	142	Φ105	Φ75	4*14
25	130	155	Φ115	Φ85	4*14
32	150	168	Φ135	Φ100	4*18
40	170	180	Φ150	Φ110	4*18
50	190	200	Φ165	Φ125	4*18
65	205	210	Φ180	Φ145	8*18
80	220	220	Φ200	Φ160	8*18
100	240	240	Φ220	Φ180	8*18
125	280	260	Φ245	Φ200	8*18
150	330	285	Φ285	Φ240	8*22
200	380	325	Φ340	Φ295	12*22
250	450	365	Φ405	Φ355	12*26
300	520	400	Φ460	Φ410	12*26
350	595	420	Φ520	Φ470	16*26
400	645	450	Φ580	Φ525	16*30
450	710	480	Φ640	Φ585	20*30
500	780	520	Φ715	Φ650	20*33
600	895	550	Φ840	Φ770	20*36
