防爆型波纹阻火器型号：ZGB-I

产品概述：防爆型波纹阻火器适用于安装在输送可燃性气体如加热炉燃料气、天然气、石油液化气、甲类液体、汽油、柴油、煤矿瓦斯排放的

管网，也适用于民用煤气管道，防止在非正常情况下火焰于管道中的逆向传播，以避免灾难性事故的发生。

产品名称	防爆型波纹阻火器
公称通径	DN25-300
压力范围	1.6-4.0MPa
阀体材质	铸铁 铸钢 不锈钢 304L/R、316L/R

防爆型波纹阻火器性能特点：阻火器是利用金属波纹盘之间狭缝间隙，对管道中传播的亚音速或超音速火焰具有淬熄作用的原理设计制造的，

本阻火器的连接法兰按HG20595-97凹凸面带颈对焊钢制管法兰设计制造，用户需选用其它标准的连接法兰，请在订货中予以说明,对于PN＞

4.0MPa的燃气阻火器，本厂也可设计制造。

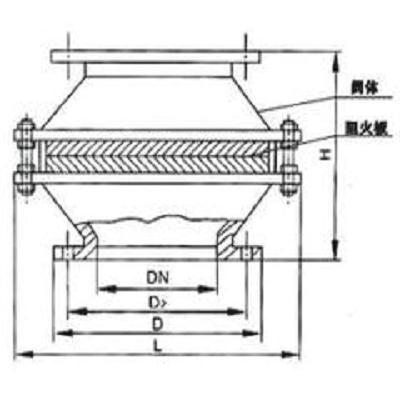

防爆型波纹阻火器尺寸及结构示意图：

规格	安装尺寸（mm）
	D2	D	L	H	N-d
DN50	Ø110	Ø140	220	235	4×14
DN80	Ø150	Ø185	280	270	4×18
DN100	Ø170	Ø205	325	275	4×18
DN150	Ø225	Ø260	425	290	8×18
DN200	Ø280	Ø315	495	305	8×18
DN250	Ø335	Ø370	595	320	12×18
DN300	Ø395	Ø435	655	405	12×23



防爆型波纹阻火器经过严谨的阻火理论设计和精密专用的机械设备加工制造而成的。生产铸造执行标准：GB13347-92《石油气体管

道阻火器阻火性能和试验方法》、SH/T3413-99《石油化工石油气管道阻火器选用、检验及验收》、HG/T20570.19-95《阻火器的设置》。

防爆型波纹阻火器安装与维护：

防爆波纹管阻火器与管路连接可水平安装也可垂直安装。定期检查，一旦发现堵塞，应用高压蒸气、压缩空气或有机溶剂清冼，如发

件机械性损坏或被介质腐蚀后，应立即更换。为了确保液化气阻火器的性能达到使用的目的，在安装阻火器前，必须认真阅读说明书，并

仔细核对标牌与所装管线要求是否一致。阻火器上的流向标记必须与介质流向一致。每隔半年应检查一次。检查阻火层是否有堵塞、变形

或腐蚀等缺陷。被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。清洗煤气阻火器芯件时，应采用高压

蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。重新安装阻火层时，应更新垫片确认密封面已清洁和无损伤，不得漏气。

上海南石是专业的防爆型波纹阻火器生产厂家，公司生产的产品：呼吸阀、阻火器、阻火透气帽、防火真空压力帽、铝合金圆球阀、铝合金

单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。

订货须知：（国家标准）

一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。

二、若已经由设计单位选定我公司的阻火器型号，请您根据阻火器参数直接与我们销售中心订购。

三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数，我们的工程师专家会专心为您审核与分析。

四、以上价格均为虚价，有意者请联系我们。我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们一直致力于

阻火器行业领域的领导者，将为您提供最新的阻火器知识、服务、技术顾问。如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您

提供优质的服务。通过密切关注客户需求与应用体验，把握市场导向：通过高强度的研发投入，通过科学管理和文化塑造，提升组织能力；

通过高度重视和持续改进，让质量和服务成为我们的品牌标志。
