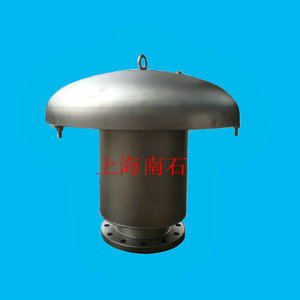

液压安全阀

钢制立式储罐广泛应用于石油、石化行业中，主要用做储存成品或半成品油的容器，由于储油罐的收发作业存在液位变化及昼夜温差、气

候突变等因素，使储罐内顶部空间压力发生变化。而为了防止储油罐内部因压力过高而破裂或压力过低而抽瘪，储油罐顶部必须安装确保

储油罐安全运行的安全附件。一般用来保护的有机械式呼吸阀、液压安全阀(液压式呼吸阀)、阻火器。阻火器安装在机械式呼吸阀和液压

安全阀下部。机械式呼吸阀作主工作阀，液压安全阀为后备保护阀，其压力高于机械式呼吸阀，正常时不动作，在机械阀失效时动作。密

封液通常使用国产的45#变压器油或轻柴油等。我国石油天然气行业标准中通常情况下推荐使用变压器油。压力靠调节分隔筒顶部的螺栓

来实现。在气温0°C以上的时候呼吸阀能很好的确保储罐的安全运行。但在北方冬季(新疆-40°C)储罐内外温差特别大(新疆油田达85°C)，

由于储罐内温度较高，油、水蒸汽进入液压安全阀内后，在低温环境中发生凝结，由于水的密度大于变压器油、轻柴油，凝结水沉积在液压

安全阀的底部，使阀体内密封液液面不断上升，上部变压器油或轻柴油由溢流管流入储罐内自行将凝结水替换为密封液，在低温环境中发生

冻结会导致液压安全阀失效，使储罐会发生破裂或抽瘪事故。油、水密度的不同，液压安全阀动作压力也随之变化，需经常对其进行核定或

着更换密封液。在低温环境中密封油粘度增加，流动性降低动作压力远大于设定值，导致液压安全阀失效。阻火器安装在液压安全阀下部，

油、水蒸汽通过阻火器后进入液压安全阀，在低温环境中阻火器也将有可能发生冻结导致储罐发生事故。

目前在长江以北的地区冬季较为漫长，最长的地区长达5个月，为了确保储罐安全，不得不将储罐顶部的透光孔打开作为辅助呼吸口但是这样

还存在着几点不足:

1、罐顶的轻质组份溢出储罐无形增加了生产过程的损耗浪费资源；

2、对大气造成污染；

3、存在储罐发生火灾危险。

4、增加了储罐的大气腐蚀。

而防冻型石油储罐液压安全阀，能实现安全阀的呼吸作用；解决液压安全阀和阻火器裸露在外冬季发生冻结保证储罐安全。该阀主要由中心液

导管、液体储存盒、防冲板、密封液液面检测装置、筒体、安装法兰、防风罩、阻火器、连接管和呼吸管组成。其特征在于:在平面圆形安装法

兰的中心孔下部焊接有一个圆形的筒体，在筒体内焊接有一个横隔板/横隔板与筒体底板之间形成积液室，积液室的作用是:当液压安全动作呼出

时储存密封液防止密封液吹出。横隔板中心孔上部焊接一个顶部有螺纹的固定管在固定管的顶部螺纹固定一个连接管，连接管的顶部有法兰，连

接管的顶部法兰连接阻火器，阻火器在筒体内；阻火器的结构为圆筒形，在圆筒内有金属网；在阻火器顶部法兰连接一个呼吸管，呼吸管有竖管

和横管 竖管下端与阻火器连接，竖管的上端连接横管，横管的另一端开口向下在安装法兰的上部通过防风罩固定组件固定有圆筒形的防风罩，防

风罩的顶部为弧面形；防风罩的作用是阻止冷风进入换热室，保持换热室内温度。在防风罩内壁上固定有隔热棉呼吸管的横管穿过防风罩壁，呼

吸管的横管开口端在防风罩外面。

筒体的底板有中心孔，其周围焊接有支撑杆，支撑杆的顶部焊接有弧面形的防冲板；防冲板在积液室内；防冲板的作用是:当液压安全动作时，防

冲板改变由中心管来的液流方向，防止密封液进入阻火器。

为了检查液体储存盒内液面的高度在筒体的内壁上固定有一个密封液液面检测装置，密封液液面检测装置由金属管和有韧性的金属棒(测量尺)组成，

金属管固定在筒体的内壁上，金属管顶部高于安装法兰上平面，金属管的下端穿过横隔板和筒体的底部，金属管的下端在液体储存盒内。有韧性的

金属棒插入在金属管内；金属棒插入到密封液存储盒内。用来检测密封液体的液面，金属棒的上端有外螺纹，金属棒螺纹固定在金属管内起到密封

作用。金属管可做为密封液的加注导管。

液压安全阀的工作原理及工作过程：当原油储罐内的介质压力升高或者降低超过规定值时自动开启，通过向储罐外排放或者补充介质来防止储罐内

介质压力超过或者低于规定数值从而达到保护储罐的目的。当石油储罐内压力升高超过规定值时，压强作用在储液盒内密封液液面上，密封液经中

心管上行进入积液室 ;当储液盒内密封液液面下降至中心管底部时，储罐内气体通过中心液导管的下端入口进入中心液导管，然后气体经阻火器和

吸管排入大气。储罐内压力泄放后积液室内液体经中心液导管进入液体储存盒，储罐内的压力恢复正常状态，呼出过程完毕。当石油储罐内真空度

(负压)超过规定值时，液体储存盒内密封液由堰板上边沿溢出泄入储罐内，当中心液导管内液面下降至底部时，外部空气经阻火器进入储罐内，压

力为液体储存盒内的液柱高度，安全阀吸入动作后须补充密封液。密封液采用清水或-35#轻柴油。有益效果:本发明防冻型石油储罐液压安全阀，改

变液压安全阀与阻火器安装位置，将液压安全阀沉入储罐内，利用储罐内产品温度对其保温不冻结。能使储罐内保持压力恒定。在环境温度-20-

40°C进行储罐收、发作业试验，液压安全阀工作正常，不会发生冻结现象。
