液压安全阀型号:GYA-I
液压安全阀一种安全保护用阀,它的启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高,超过规定值时自动开启,
通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。安全阀属于自动阀类,主要用于锅炉、压力容器和管道上,控
制压力不超过规定值,对人身安全和设备运行起重要保护作用。按安全阀阀瓣开启高度可分为微启式安全阀和全启式安全阀,微启
式安全阀的开启行程高度为:≤0.05d0(最小排放喉部口径);全启式安全阀开启高度为≤0.25d0(最小排放喉部口径)。液压安全阀是
活瓣式呼吸阀的安全设备,当呼吸阀出现故障或不能有效启动,储罐内外压力失去平衡超过规定值,液压安全阀将自动启动工作,保护
储罐不被破坏;与呼吸阀配套使用,有着双保险保护储罐作用,特别适应北方寒冷气候地区使用,广泛应用于油田、石化厂、油库等储
存原油、汽油、煤油、柴油、芳烃等液体介质的储罐。
液压安全阀工作原理:液压安全阀一种安全保护用阀,它的启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高,超过
规定值时自动开启,通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。安全阀属于自动阀类,主要用于锅炉、压力容器
和管道上,控制压力不超过规定值,对人身安全和设备运行起重要保护作用。 按安全阀阀瓣开启高度可分为微启式安全阀和全启式安全
阀,微启式安全阀的开启行程高度为:≤0.05d0(最小排放喉部口径);全启式安全阀开启高度为≤0.25d0(最小排放喉部口径)。

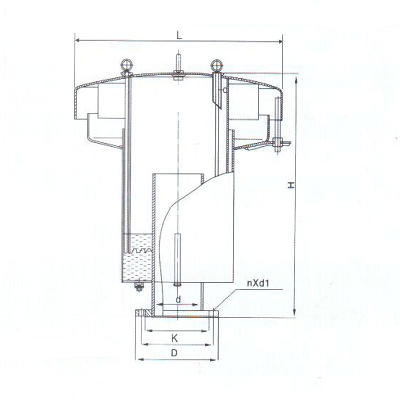

液压安全阀尺寸及示意图:
规格 DN |
重量 (KG) |
安装尺寸(mm) |
||||
L |
H |
D |
K |
n×φ |
||
80 |
25 |
410 |
510 |
Φ195 |
Φ160 |
8*18 |
100 |
30 |
470 |
560 |
Φ215 |
Φ180 |
8*18 |
150 |
45 |
520 |
680 |
Φ280 |
Φ240 |
8*22 |
200 |
55 |
620 |
670 |
Φ335 |
Φ295 |
8*22 |
250 |
65 |
720 |
720 |
Φ395 |
Φ350 |
12*22 |
液压安全阀标准:
设计制造标准:GB/T12243-2005
结构长度标准:GB/T12221-2005
连接法兰标准:GB/T9113
压力温度等级:GB/T12224-2005
试验检验标准:GB/T13927-2008
液压安全阀安装说明:
①各种GYA液压安全阀都应垂直安装。
②GYA液压安全阀出口处应无阻力,避免产生受压现象。
③GYA液压安全阀在安装前应专门测试,并检查其官密封性。
④对使用中的GYA液压安全阀应作定期检查。
液压安全阀安装和维护注意事项:
各种安全阀都应垂直安装。
安全阀出口处应无阻力,避免产生受压现象。
安全阀在安装前应专门测试,并检查其官密封性。
对使用中的安全阀应作定期检查。
