不锈钢抽屉式阻火器

更新:2016-12-27 14:17:19 点击:
  • 品牌: 上海南石
  • 型号:
  • 在线订购
产品介绍

型号:ZGB-T

产品介绍:

不锈钢抽屉式阻火器是用来阻止易燃气体、液体的火焰蔓延回火而引起爆炸的安全装置。通常使用在输送或排放易燃易爆气体的储罐或管线上。

如:火炬、加热燃烧系统、石油气体回收系统或其它易燃气体系统。主要功能是允许易燃易爆的气体通过,对外界传入管道的火焰起有阻止与

窒息作用。抽屉式阻火器是用于安装原油、汽油、煤油、柴油、芳烃、硫等各类油品或其它化工物料的固定顶式储罐上。用来阻止易燃气体蒸

汽的火焰向外蔓延的安全装置。通常与呼吸阀配套或单独使用,也可适用内浮顶式油罐的通气管上。

抽屉式阻火器主要性能:

1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。

2、耐烧性能合格,耐烧试验1小时无回火现象。

3、壳体水压试验合格。本产品结构合理,重量轻、耐腐蚀。易检修,安装方便。

抽屉式阻火器特点及技术参数:

壳体材质:不锈钢304316316L

阻火芯材料:不锈钢波纹板

适用介质:气体、液体

压力等级:1.66.4MPa

尺寸范围:DN50DN600

密封件材质:耐油石棉橡胶、聚四氟乙烯

环境温度:≤480

抽屉式阻火器尺寸及:PNJ1.0MPa

DN

L

H

K

D

Nd

重量KG

50

250

274

Φ110

Φ140

4×18

12

80

295

310

Φ150

Φ165

8×18

20

100

338

330

Φ170

Φ205

8×18

24

150

420

368

Φ225

Φ260

8×22

42

200

495

455

Φ280

Φ315

8×22

55

250

500

465

Φ335

Φ375

12×22

75

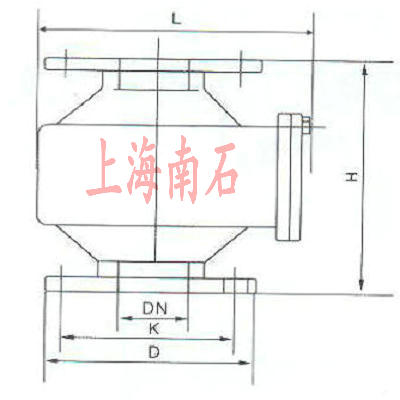

外形结构示意图:

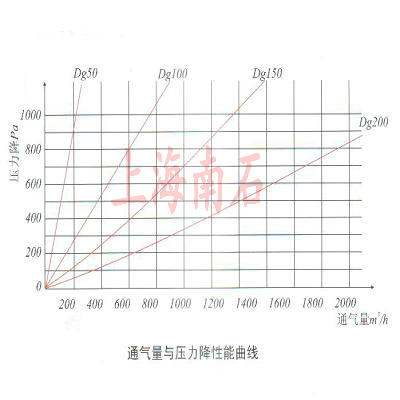

不锈钢抽屉式阻火器结构图通气量与压力降性能曲线图

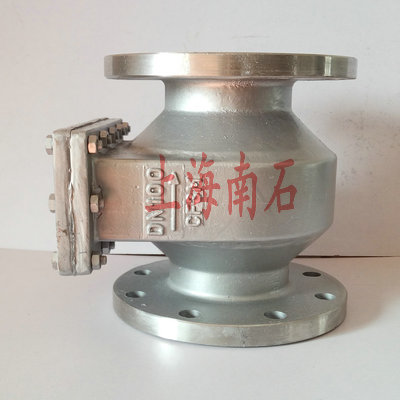

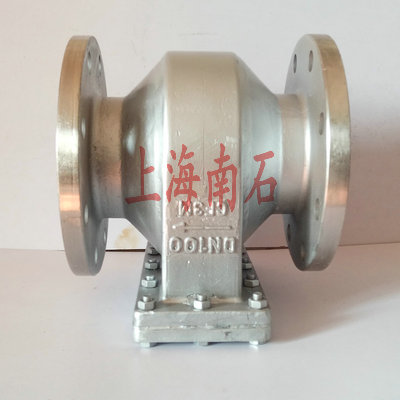

产品实拍图:

不锈钢抽屉式阻火器不锈钢抽屉式阻火器

 抽屉式阻火器维修保养:

为了确保阻火器的性能达到安全使用目的,对阻火器应定期性进行检查,保养。阻火器每半年检查一次,检查阻火层芯子是否堵塞,变形,腐

蚀等。发现被堵塞的阻火层芯子应清洗干净,确保芯子上的每个孔眼畅通,对于变形和腐蚀的阻火层应更换。重新安装阻火层芯子时,应保证

结合面严密不得漏气。
