ZHQ-B防爆管道阻火器
阻爆燃型管道阻火器主要用途:
ZHQ-B阻爆燃型管道阻火器系新型可燃气体管道阻火器,属更新换代新产品。
该阻火器经中国科学技术大大学与公安部天津消防科学研究所联合测试,其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。
阻火器结构合理,阻火层采用不锈钢材料制造,耐腐蚀易于清洗。阀体采用不锈钢,碳钢及铸钢多种材料,可满足各种不同工艺管道的需要。
阻爆燃型管道阻火器性能特点:
1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。
2、耐烧性能合格,耐烧试验1小时无回火现象。
3、壳体水压试验合格。本产品结构合理,重量轻、耐腐蚀。易检修,安装方便。阻火器芯子采用不锈钢材料,耐腐蚀易于清洗。

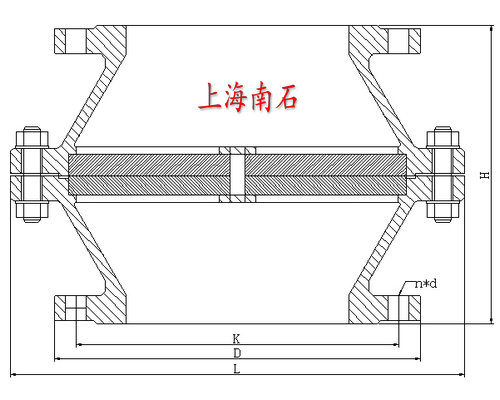

阻爆燃型管道阻火器外形结构图:
阻爆燃型管道阻火器尺寸:
公称通径 DN(mm) |
安装尺寸(mm) |
||||
L |
H |
D |
K |
n×φ |
|
25 |
130 |
150 |
115 |
85 |
4×14 |
32 |
155 |
170 |
135 |
100 |
4×18 |
40 |
155 |
170 |
145 |
110 |
4×18 |
50 |
170 |
180 |
160 |
125 |
4×18 |
65 |
190 |
185 |
180 |
145 |
4×18 |
80 |
220 |
200 |
195 |
160 |
8×18 |
100 |
240 |
210 |
215 |
180 |
8×18 |
150 |
320 |
250 |
280 |
240 |
8×22 |
200 |
370 |
270 |
335 |
295 |
8×22 |
250 |
440 |
300 |
395 |
350 |
12×22 |
300 |
500 |
340 |
460 |
410 |
12×22 |
