油罐阻火呼吸阀
- 品牌： 上海南石
- 型号： LFH-IZ
油罐阻火呼吸阀型号：LFH-IZ
产品介绍：油罐阻火呼吸阀是石油储罐、化工贮罐附件设备，安装在石油化工固定储罐上的通气装置，以防止罐内超压或超真空使储罐遭
受损坏，起阻止外界火焰传入，减少罐内液体挥发损耗的作用。阻火呼吸阀的由来：将呼吸阀与阻火器合二为一做成一个产品,让他及能阻
火又能起到呼吸。阻火器改置于呼吸阀吸入口处，彻底杜绝火源进入呼吸阀壳体内，具有体积小、重量轻、结构紧凑、通气量大、泄漏量小
等特点，且密封性能好，特别是高空作业时，检修、清洗阻火呼吸阀内的阻火盘和正负压阀盘非常方便。用途：阻火呼吸阀适用于储存闪点
低于28℃的甲类油品和闪点低于60℃的乙类油品：如汽油、煤油、柴油、原油、甲苯、乙醇、航空油、食品油等介质储罐使用，可与液压安
全阀配套使用，它在-29℃~+60℃的温度环境中正常工作。
油罐阻火呼吸阀主要技术参数：
|
A级正压 |
355Pa 36毫米水柱 |
|
负压 |
295Pa 30毫米水柱 |
|
B级正压 |
980Pa 100毫米水柱 |
|
负压 |
295Pa 30毫米水柱 |
|
C级正压 |
1765Pa 180毫米水柱 |
|
负压 |
295Pa 30毫米水柱 |
油罐阻火呼吸阀主要零部件：
|
阀体材料 |
碳钢，不锈钢，铝合金 |
|
正压阀盘材料 |
不锈钢、铝合金 |
|
负压阀盘材料 |
不锈钢、四氟PTFE |
|
环境温度℃ |
-30~+380 |
|
压力等级 |
1.0-4.0MPa |
|
防爆等级 |
BS5501：IIA、IIB、IIC。 |
|
连接方式 |
法兰连接 |
油罐阻火呼吸阀尺寸与示意图：
|
公称通径 (mm) |
安装尺寸（mm） |
||||
|
D |
K |
L |
H |
n×φ |
|
|
DN25 |
115 |
85 |
160 |
165 |
4×14 |
|
DN32 |
135 |
100 |
180 |
185 |
4×18 |
|
DN40 |
145 |
110 |
190 |
190 |
4×18 |
|
DN50 |
160 |
125 |
220 |
220 |
4×18 |
|
DN80 |
195 |
160 |
270 |
260 |
8×18 |
|
DN100 |
219 |
180 |
310 |
280 |
8×18 |
|
DN150 |
280 |
240 |
380 |
330 |
8×22 |
|
DN200 |
335 |
295 |
450 |
380 |
12×22 |
|
DN250 |
395 |
350 |
520 |
420 |
12×22 |
|
DN400 |
565 |
515 |
670 |
520 |
16×26 |

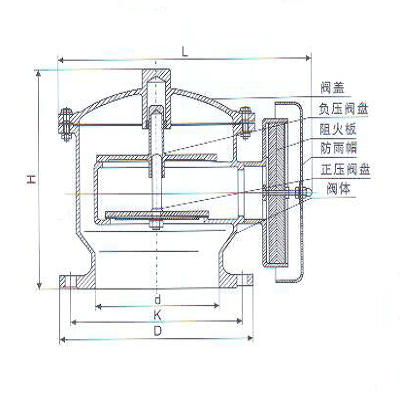

油罐阻火呼吸阀结构图
油罐阻火呼吸阀维修与保养：该产品属精密产品，是储罐的安全喉道，特别是阀盘随时都在起跳，故阀杆与阀套间应保持绝对干净，
不得有杂质。需定人定期上罐检查，当储罐工作时，会听到呼吸阀内“砰"--“砰"--“砰"轻微的响声，即该阀处到正常的工作状态，否则，
应立即折开检查；装卸时，呼吸阀必须垂直向上，不得倒置或横放。阀杆取出清洗时，要垂直轻放，否则，阀杆容易变形；
油罐阻火呼吸阀的安装与检查：
1、重新安装压力盘和真空盘时应保证接触面严密，导杆升降灵活。
2、检查压力阀盘和真空阀盘动作是否灵活，导杆及阀封环接触面有无损伤。
3、启用新的呼吸阀时必须清除盘的防震物。
4、每季度必须折开呼吸阀，擦干阀杆与阀套间的污垢，以保证呼吸阀正常工作；
5、阻火呼吸阀每半年应清除阻火盘通气孔的污渍，以保证阻火盘良好的阻火功能；
6、因天气潮湿风沙情况下，温度达到零度范围内，储罐不可发油使用。急生产时必须
7、先打开量油孔其它之类的供气产品，以保持储罐安全作用。
8、呼吸阀在正常工作进油之前，必须先打开量油孔。
