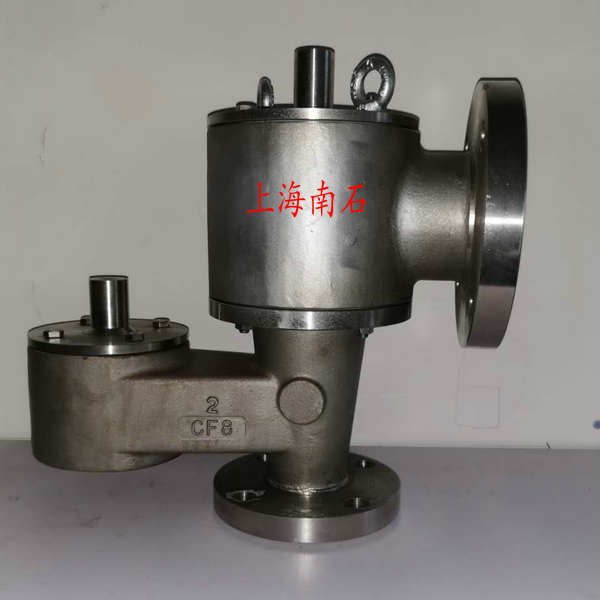

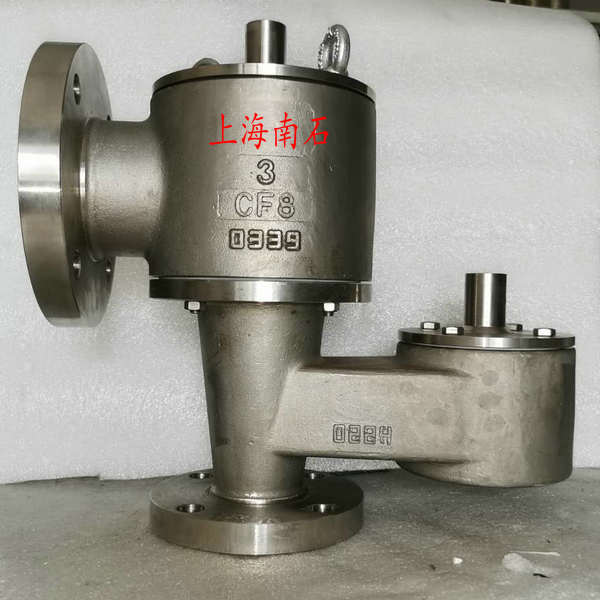

不锈钢管道排放呼吸阀
- 品牌： 上海南石
- 型号： 71208120
管道排放呼吸阀用途：
7120/8120系列呼吸阀为排放出口接管道的压力/真空泄放阀，可以避免储罐因超压或负压而受损失，同时可以大幅减少储罐“呼吸”带来的蒸发损失。
管道排放呼吸阀型号：
7120、8120重力加载式
7122、8122负压弹簧加载式
7123、8123正压/负压弹簧加载
7125、8125正压弹簧加载式
管道排放呼吸阀设计特点：
口径2″~12″(DN50~DN300)；
7120系列呼吸阀排放口同进口，方便用户选择；
8120系列呼吸阀排放口比进口大，以增大排量；
管道排放；
防护网可阻止外部杂物通过入口或出口进入设备；
根据用户需要，可增加阻火器、吸入弯管、夹套、吹扫孔、衬里、除湿等功能结构；
设计、检验按API 2000；
法兰标准按ANSI B16.5 ,根据用户要求可选用EN1092、JIS、HG/T 20592~20615、GB/T 9113等标准。
选用材料：铝合金、碳钢、不锈钢、其它特殊材料。
管道排放呼吸阀设定压力
|
压力设定KPa |
7120、8120 |
7122、8122 |
7123、8123 |
7125、8125 |
|
正压设定 |
0.2~6.9 |
0.2~6.9 |
6.9~103.4 |
6.9~103.4 |
|
负压设定 |
-0.2~-4.3 |
-4.3~-82 |
-0.2~-4.3 |
-4.3~-82 |
7120、7122、7123、7125结构尺寸mm
|
公称通径 |
2x2″ [50x50] |
3x3″ [80x80] |
4x4″ [100x100] |
6x6″ [150x150] |
8x8″ [200x200] |
10x10″ [250x250] |
12x12″ [300x300] |
|
L |
360 |
406 |
445 |
546 |
696 |
853 |
995 |
|
W |
200 |
200 |
230 |
280 |
345 |
406 |
485 |
|
H1 |
340 |
359 |
417 |
523 |
648 |
789 |
923 |
|
H2 |
422 |
441 |
525 |
660 |
893 |
1055 |
1257 |
|
A |
138 |
138 |
153 |
166 |
216 |
273 |
320 |
|
B |
226 |
245 |
280 |
350 |
420 |
515 |
590 |
8120、8122、8123、8125结构尺寸mm
|
公称通径 |
2x3″ [50x80] |
3x4″ [80x100] |
4x6″ [100x150] |
6x8″ [150x200] |
8x10″ [200x250] |
10x12″ [250x300] |
12x14″ [300x350] |
|
L |
360 |
435 |
494 |
641 |
798 |
940 |
1116 |
|
W |
200 |
230 |
280 |
345 |
406 |
485 |
533 |
|
H1 |
340 |
402 |
498 |
640 |
744 |
875 |
984 |
|
H2 |
422 |
510 |
636 |
884 |
1010 |
1209 |
1253 |
|
A |
138 |
153 |
166 |
216 |
273 |
320 |
381 |
|
B |
226 |
265 |
327 |
411 |
470 |
542 |
616 |
