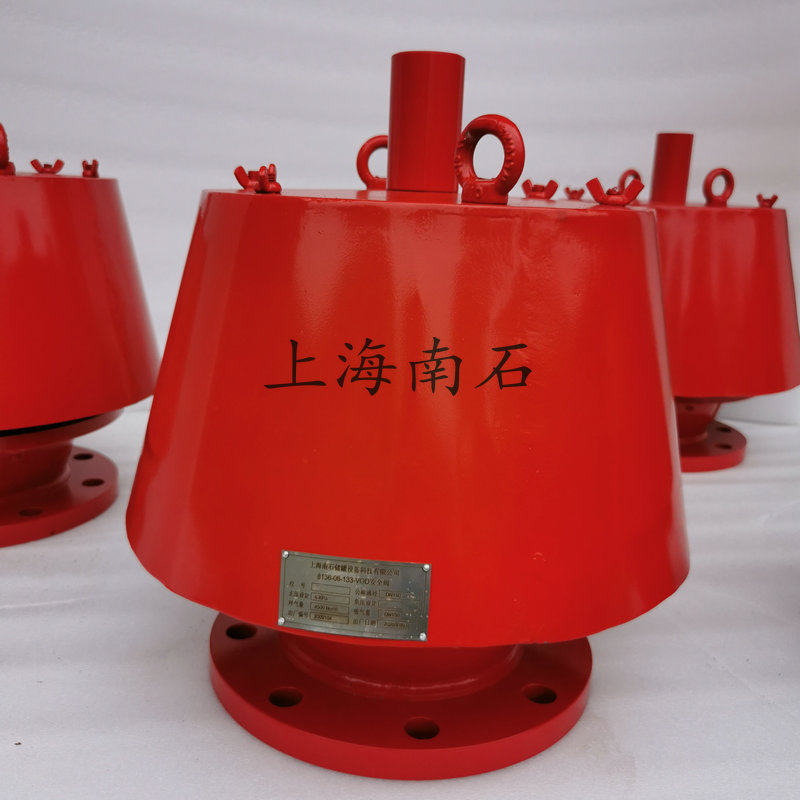

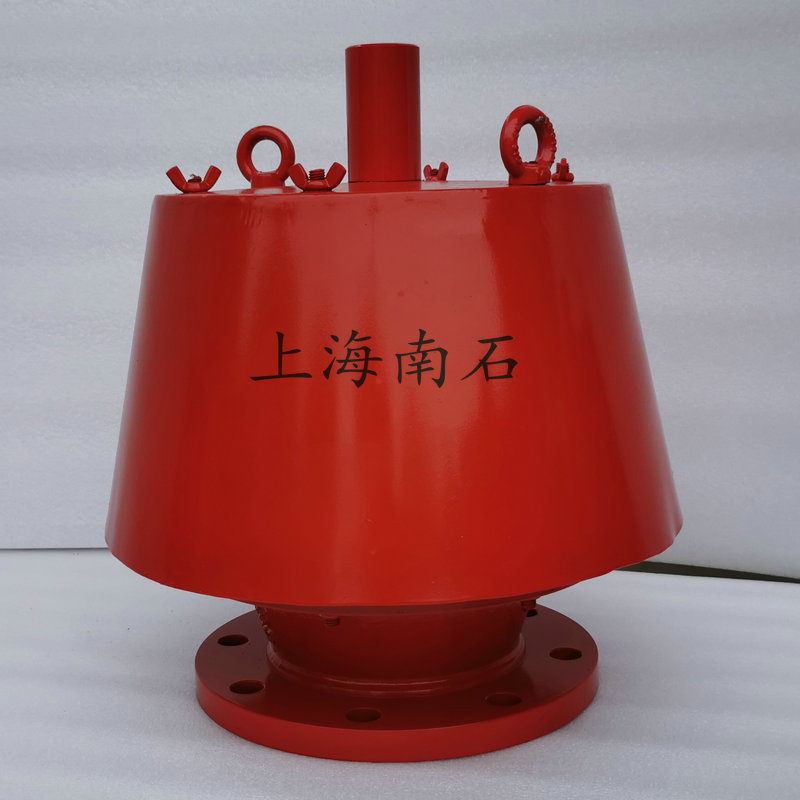

7130/8130系列单呼阀为大气或管道排放的压力泄放阀,可以避免储罐因超压而受损失,同时可以大幅减少储罐“呼吸”带来的蒸发损失。
型号说明:
7130、8130管道排放/重力加载式
7135、8135管道排放/弹簧加载式
7136、8136大气排放/重力加载式
7138、8138大气排放/弹簧加载式
设计特点:
口径DN50~DN300;
7130系列呼吸阀排放口同进口,方便用户选择;
8130系列呼吸阀排放口比进口大,以增大排量;
防雨罩、阀盖拆除方便,以便检查维护设备;
防护网可阻止外部杂物通过入口或出口进入设备;
根据用户需要,可增加阻火器、吸入弯管、夹套、吹扫孔、衬里、除湿等功能结构;
设计、检验按API2000;
法兰标准按ANSI B16.5;根据用户要求可选用EN1092、JIS、HG/T20592~20615、GB/T9113等标准。
选用材料:铝合金、碳钢、不锈钢、其它特殊材料:
单呼阀压力设定KPa
压力设定 |
7130、8130 |
7136、8136 |
7135、8135 |
7138、8138 |
正压设定 |
0.2~6.9 |
0.2~6.9 |
6.9~103.4 |
6.9~103.4 |
7130、7135、7136、7138单呼阀结构尺寸mm
公称通径 |
L1 |
L2 |
H1 |
H2 |
H3 |
H4 |
A |
B |
W8130 |
W8136 |
2″(x2″) |
|
|
|
|
|
|
|
|
|
|
3″(x3″) |
215 |
200 |
303 |
322 |
230 |
303 |
138 |
126 |
200 |
200 |
4″(x4″) |
268 |
248 |
380 |
400 |
267 |
380 |
153 |
154 |
230 |
248 |
6″(x6″) |
306 |
290 |
483 |
504 |
332 |
483 |
166 |
195 |
285 |
290 |
8″(x8″) |
388 |
390 |
687 |
710 |
438 |
687 |
216 |
237 |
345 |
390 |
10″(x10″) |
476 |
488 |
795 |
820 |
511 |
795 |
273 |
280 |
406 |
488 |
12″(x12″) |
562 |
584 |
946 |
973 |
594 |
946 |
320 |
306 |
485 |
584 |
