型号:GL41H-P
不锈钢Y型过滤器是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,
用来消除介质中的杂质,以保护阀门及设备的正常使用。该过滤器具有结构先进,阻力小,排污方便等特点。不锈钢Y型过滤
器由于其整体采用不锈钢材质制作而成,不锈钢具有不锈性和耐蚀性,所以该种材质Y型过滤器特别适用于化工、石油化工生
产中的弱腐蚀性物料,如:硝酸类、醋酸类、氨、烃类等;制冷中的低温物料,如:液甲烷、液氨、液氧及各种制冷剂;轻工
食品、制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品、粮浆医药用品等。可按用户要求制作滤网,其外型基本相同(
Y型),内部件全部采用不锈钢,坚固耐用。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用
维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短,对一般小型号者,只需5-10分
钟。一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-300目/cm2。
不锈钢Y型过滤器主要材料参数:
壳体材质 |
不锈钢 |
公称通径 |
15~500mm |
滤框滤网材质 |
不锈钢 |
密封件材质 |
耐油石棉、丁腈橡胶、聚四氟乙烯 |
工作温度(℃) |
-80~450 |
公称压力(MPa) |
1.6~10(150Lb~600Lb) |
连接方式 |
法兰连接 |
过滤精度(目/in) |
10~300 |
螺帽螺栓 |
20# 304 304L 316 316L |
法兰标准 |
GB/T 9112-2000、HG 20592-97、HG 20615-97 |
设计制造检测标准 |
HGJ532-91 GB150-98 |
结构长度标准 |
GB/T 12221 GB/T 14382-93、SH/T 3411-99 |
试验与检验标准 |
JB/T 9092 |
不锈钢Y型过滤器主要技术参数表:
型号 |
公称压力(MPa) |
耐压试验压力(MPa) |
工作压力(MPa) |
GL41H-P
|
1.0 |
1.1 |
1.0 |
1.6 |
1.8 |
1.6 |
|
2.5 |
3.8 |
2.5 |
|
4.0 |
4.4 |
4.0 |
|
设计压力 |
PN0.6-25.0MPa |

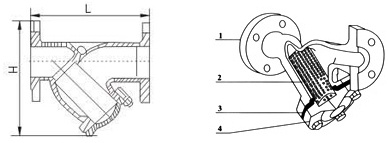

主要外形尺寸及示意图:
DN |
英寸 |
L |
H |
H1 |
拉杆伸缩过滤器 |
重量kg |
有效过滤面积m |
|
15 |
1/2 |
125 |
70 |
150 |
L |
H |
2 |
0.00185 |
20 |
3/4 |
145 |
70 |
150 |
|
|
3 |
0.00281 |
25 |
1 |
160 |
80 |
160 |
|
|
3.8 |
0.00342 |
32 |
5/4 |
180 |
90 |
180 |
|
|
6 |
0.00486 |
40 |
3/2 |
200 |
100 |
240 |
|
|
7.2 |
0.00767 |
50 |
2 |
220 |
130 |
250 |
300 |
130 |
10 |
0.01160 |
65 |
5/2 |
260 |
165 |
350 |
350 |
165 |
17 |
0.02111 |
80 |
3 |
280 |
195 |
390 |
400 |
195 |
20 |
0.03029 |
100 |
4 |
320 |
230 |
450 |
450 |
230 |
32 |
0.04063 |
125 |
5 |
350 |
300 |
520 |
500 |
300 |
53 |
0.05245 |
150 |
6 |
380 |
335 |
580 |
550 |
335 |
66 |
0.07709 |
200 |
8 |
495 |
420 |
690 |
650 |
420 |
110 |
0.00967 |
250 |
10 |
595 |
500 |
800 |
775 |
500 |
165 |
0.19155 |
300 |
12 |
640 |
580 |
950 |
900 |
580 |
225 |
0.26738 |
350 |
14 |
700 |
640 |
1150 |
|
|
312 |
0.032525 |
400 |
16 |
800 |
700 |
1360 |
|
|
500 |
0.40946 |
450 |
18 |
850 |
790 |
1480 |
|
|
700 |
0.53256 |
500 |
20 |
900 |
875 |
1650 |
|
|
900 |
0.65385 |
不锈钢Y型过滤器安装维修:
1.Y型过滤器可以水平安装或垂直安装,进出口方向与阀体上的箭头方向应保持一致。
2.过滤器的核心部位是过滤器芯件,过滤芯由过滤器框和不锈钢钢丝网组成,不锈钢钢丝网属宜损件,需特别保护。
3.当过滤器工作一段时间后,过滤器芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质。
4.清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤后介质的纯度达不到设计要求,
压缩机、泵、仪表等设备会遭到破坏。
5.如发现不锈钢钢丝网变形或损坏,需马上更换。
否有漏水情况发生,如果发现渗漏,及时更换密封垫片。
上海南石是专业的不锈钢Y型过滤器生产厂家,公司生产的产品:呼吸阀、阻火器、阻火透气帽、防火真空压力帽、铝合金圆
球阀、铝合金单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。
订货须知:(国家标准)
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的过滤器型号,请您根据过滤器参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。
四、以上价格均为虚价,有意者请联系我们。我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致
力于过滤器行业领域的领导者,将为您提供最新的过滤器知识、服务、技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心
尽力为您提供优质的服务。通过密切关注客户需求与应用体验,把握市场导向:通过高强度的研发投入,通过科学管理和文化塑造,提
升组织能力;通过高度重视和持续改进,让质量和服务成为我们的品牌标志。
欢迎您访问我们的网站【http://www.shhxfcj.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
电话:021-67130176。
