不锈钢管道阻火器型号:GZW-P
产品介绍:不锈钢管道阻火器属其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器结构合理,
阻火芯采用不锈钢材料制造,耐腐蚀易于清洗。壳体采用不锈钢,碳钢及铸钢多种材料,可满足各种不同工艺管道的需要。
不锈钢管道阻火器用途:防爆型阻火器试用于安装在输送可燃性气体,如加热燃料气,天然气,石油液化气,煤矿瓦斯排放的管网,也试用
于煤气管道,防止在正常情况下火焰于管道中逆向传播,以避免突然性事故的发生,经测试所测试,安全阻火,其速度1425m/s,极限速度1605m/s.
不锈钢管道阻火器性能:
1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。
2、耐烧性能合格,耐烧试验1小时无回火现象。
3、壳体水压试验合格。本产品结构合理,重量轻、耐腐蚀。易检修,安装方便。阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗。

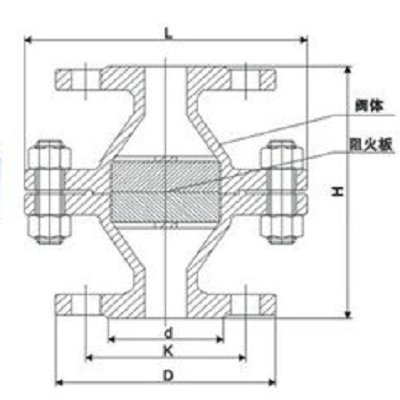

不锈钢管道阻火器尺寸与示意图:
规格 |
PN (MPa) |
安装尺寸(mm) |
螺栓 |
|||||
D |
K |
H |
L |
数量 |
螺纹 |
|||
DN20 |
1.6
|
105 |
75 |
130 |
120 |
4 |
M12 |
|
DN25 |
115 |
85 |
145 |
130 |
4 |
M12 |
||
DN32 |
135 |
100 |
165 |
145 |
4 |
M12 |
||
DN40 |
145 |
110 |
180 |
160 |
4 |
M16 |
||
DN50 |
160 |
125 |
185 |
175 |
4 |
M16 |
||
DN65 |
180 |
145 |
190 |
190 |
4 |
M16 |
||
DN80 |
195 |
160 |
210 |
215 |
8 |
M16 |
||
DN100 |
215 |
180 |
225 |
240 |
8 |
M16 |
||
DN150 |
280 |
240 |
260 |
305 |
8 |
M20 |
||
DN200 |
335 |
295 |
285 |
385 |
12 |
M22 |
不锈钢管道阻火器标准:法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定,请注明压力等级)执行准:GB13347-92
《石油气体管道阻火器阻火性能和试验方法》、SH/T3413-99《石油化工石油气管道阻火器选用、检验及验收》、HG/T20570.19-95《阻火
器的设置》。阻火器生产、检验和验收标准:SY/T0512-1996《石油储罐阻火器》、测试依据:GB5908-86《石油储罐阻火器性能和实验方法》。
不锈钢管道阻火器技术参数:
公称压力:PN1.0 ~6.4MPa
公称通径:DN50~DN300
连接方式:法兰、焊接、螺纹
适用介质:油品、等多种非腐蚀性或弱腐蚀性气体介质。
适用温度:-20℃~+440℃
制造材料:A105,304,316,316L
不锈钢管道阻火器应定期检查、保养:
1、阻火器每半年检查一次,检查阻火层芯子是否堵塞、变形、腐蚀等。
2、发现被堵塞的阻火层芯子应清洗干净,确保芯子上的每个孔眼畅通,对于变形和腐蚀的阻火层应更换。
3、重新安装阻火层芯子时,应保证结合面严密不得漏气。
