产品介绍

不锈钢弹簧式呼吸阀是保证储油罐在封闭储油时压力安全的重要装置,应能满足储罐三种典型工作状态的使用要求,即油罐在规定压力范围内封闭储油时不漏气,以减少油蒸汽挥发损失;收发油作业时能正常通气;油罐内气体压力在达到规定值时,环境天气正常缓慢变化时能小流量通气,环境天气骤变造成罐内气体温度急变时能大流量通气阻。

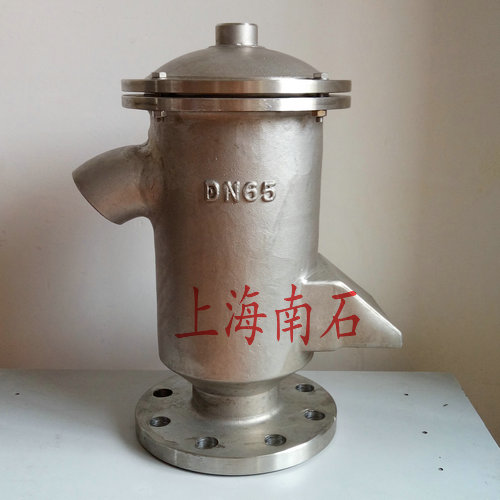

不锈钢弹簧式呼吸阀不锈钢弹簧式呼吸阀

不锈钢弹簧式呼吸阀用途:

弹簧式呼吸阀适用于储存闪点低于28的甲类油品和闪点低于60的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。可与新型波纹阻火器配套使用。

呼吸阀材质及参数:

阀体材料:碳钢、不锈钢304316

正压阀盘材料:不锈钢304316、铝合金;

负压阀盘材料:不锈钢304316、四氟PTFE

公称口径:DN25-DN250

环境温度:-30~+60℃;

操作压力:-700pa60000pa

弹簧式呼吸阀的工作原理:

弹簧式呼吸阀是用弹簧限位阀板,由正负压力决定或呼或吸。弹簧力式呼吸阀控制力为弹簧变形力。其工作原理是弹簧初始变形力将阀盘

压向阀口,阀盘在弹簧变形力和压差合力的共同作用下工作。当储罐内压力与大气压力平衡时,呼吸阀呼出阀瓣与呼出口阀座严密配合,

吸入阀瓣与吸入口阀座严密配合。当储罐内压力超过大气压力值(即产生过高正压)时,罐内高压直接作用于呼吸阀瓣下方,并克服阀瓣

重力以及作用于阀瓣上的外气压力,从而打开呼吸阀瓣由A通道排出罐内过高气压,使罐内压力与大气压力保持平衡。当储罐内压力低于

大气压值(即产生过负压)时,大气压通过吸气通道B进入并直接作用于吸入口阀瓣下方,并克服阀瓣重力以及作用于阀瓣上方的罐内压

力,从而打开吸入口阀瓣向储罐内补充压力,使罐内压力与大气压力保持平衡。
