储罐常压人孔型号:GTG
产品概述:人孔是目前国内保护储罐安全的理想装置,填补了国内空白。采用全天候密封结构,以弹簧来调节吸入阀瓣和泄压瓣的开闭,
总之,该产品具有定压排放、定压吸入、工闭灵活、结构紧凑、密封性能好、安全可靠等优点。安全人孔是是安装在石油、化工等物料储
罐上的安全应急通风装置,通常与呼吸阀配套使用,既能避免因意外原因造成罐内急剧超压或真空时,损坏储罐而发生的事故;又能起到
安全作用,特别适用于贮存物料以氮气封顶的拱顶常压罐。具有定压排放、定压吸入、开闭灵活、安全阻火、结构紧凑、密封性能好、安
全可靠等优点。人孔已有成型产品,直径通常为600mm。人孔中心距地板一般为750mm。便于工作人员在安装、清洗、维护时进出油罐和通风。

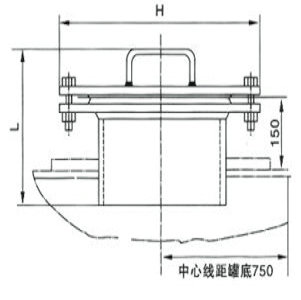

储罐常压人孔尺寸及示意图:
标准号 |
规格DN |
压力MPa |
筒节 |
重量(KG) |
HG/T21515-2005 |
500 |
0.6 |
φ530×6 |
50.5 |
600 |
0.6 |
Φ630×6 |
74 |
|
HG/T215162005
|
500 |
1.0 |
φ530×6 |
117 |
500 |
1.0 |
Φ630×6 |
114 |
|
600 |
1.0 |
Φ630×6 |
174 |
|
HG/T21517-2005
|
500 |
0.6 |
φ530×8 |
154 |
500 |
0.6 |
Φ630×6 |
148 |
|
600 |
0.6 |
φ530×8 |
225 |
|
600 |
0.6 |
Φ630×8 |
217 |
储罐常压人孔技术特点:
1、使用温度:+60℃ ~-30℃
2、操作压力 正压:+1470Pa(150mmH2O) 负压:-490Pa(50mmH2O)
3、适用范围:特别适用于贮存物料以氮气封顶的拱顶常压罐。因天气潮湿风沙情况下,温度达到零度范围内,储罐不可发油使用。
急生产时必须先打开量油孔其它之类的供气产品,以保持储罐安全作用。
4、以人孔上覆承受负荷能力划分可分为汽-20级和汽-10级两种
5、以人孔的通向划分
上海南石是专业的储罐常压人孔生产厂家,公司生产的产品:呼吸阀、阻火器、阻火透气帽、防火真空压力帽、铝合金圆球阀、铝合金
单法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。
订货须知:(国家标准)
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的人孔型号,请您根据人孔参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。
四、以上价格均为虚价,有意者请联系我们。我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于人孔
行业领域的领导者,将为您提供最新的人孔知识、服务、技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服
务。通过密切关注客户需求与应用体验,把握市场导向:通过高强度的研发投入,通过科学管理和文化塑造,提升组织能力;通过高度重视和持
续改进,让质量和服务成为我们的品牌标志。
