产品用途：

弹簧式呼吸阀适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及

性质相同的化工产品储罐。可与新型波纹阻火器配套使用。

呼吸阀材质及参数：

阀体材料：碳钢、不锈钢304、316；

正压阀盘材料：不锈钢304、316、铝合金；

负压阀盘材料：不锈钢304、316、四氟PTFE；

公称口径：DN25-DN250;

环境温度：-30~+60℃；

操作压力：-700pa—30000pa。

性能特点：

1、防爆阻火呼吸阀材质采用：不锈钢耐腐蚀性好。

2、阀盘、阀封环采用不锈钢、聚四氟乙烯材料。耐低温、防冻性能好。

3、该阀是安装在固定顶罐上的通风装置，减少油品的蒸发消耗，控制储罐压力作用。

4、本阀具有通风量大，泄露量小，耐腐蚀，防冻性能好。

5、他能对石油储罐内外压力进行自动调节的特点。

6、结构简单，重量轻，易检修，安装方便。

7、阻爆性能合格，连续13次阻爆性能试验每次都能阻止火焰蔓延。

8、耐低温防冻性能合格：在-42度操作2小时，压力阀盘、真空阀盘和密封均无变形现象，完全符合标准要求。

9、在常温36度连续操作72小时，动作10000次，压力阀盘、真空阀盘和导杆接触面无任何磨损和碰伤迹象，导杆升降灵敏无卡死现象。

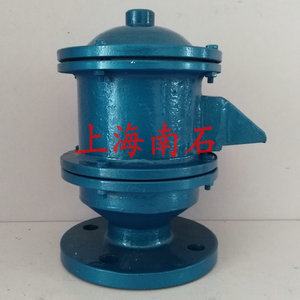

弹簧式呼吸阀外形示意图：

弹簧式呼吸阀的工作原理：

弹簧式呼吸阀是用弹簧限位阀板，由正负压力决定或呼或吸。弹簧力式呼吸阀控制力为弹簧变形力。其工作原理是弹簧初始变形力将阀盘压

向阀口，阀盘在弹簧变形力和压差合力的共同作用下工作。当储罐内压力与大气压力平衡时，呼吸阀呼出阀瓣与呼出口阀座严密配合，吸入

阀瓣与吸入口阀座严密配合。当储罐内压力超过大气压力值（即产生过高正压）时，罐内高压直接作用于呼吸阀瓣下方，并克服阀瓣重力以

及作用于阀瓣上的外气压力，从而打开呼吸阀瓣由A通道排出罐内过高气压，使罐内压力与大气压力保持平衡。当储罐内压力低于大气压值

（即产生过负压）时，大气压通过吸气通道B进入并直接作用于吸入口阀瓣下方，并克服阀瓣重力以及作用于阀瓣上方的罐内压力，从而打

开吸入口阀瓣向储罐内补充压力，使罐内压力与大气压力保持平衡。
