法兰C型快速接头适用介质有石油天然气、车船机械制造、航空航天、冶金化工、交通、电力、集中供热、真空、制冷、油、气、水,酸等。
法兰C型快速接头主要材料及参数:
材料: |
铝合金,不锈钢, 黄铜 |
密封材料: |
丁晴橡胶、聚氨酯、氟橡胶、聚四氟乙烯、乙丙橡胶。 |
公称通径: |
DN15-150 |
公称压力: |
0.6-5.0MPa |
工作温度: |
-20℃~+230℃ |
连接方式: |
扳把式,法兰连接 |
试验标准: |
API598 |
应用: |
钢铁、市政工程、化工、船舶配件等 |
适用介质: |
石油天然气、车船机械制造、航空航天、冶金化工、交通、电力、集中供热、真空、制 冷、油、气、水,酸 等。 |

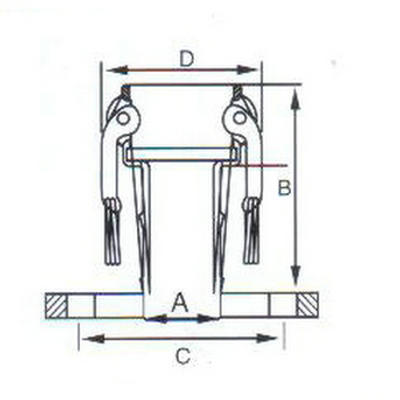

法兰C型快速接头主要外形尺寸:
Size |
DIM |
A |
B |
C |
D |
15 |
1/2 |
14 |
65 |
65 |
42 |
20 |
3/4 |
20 |
82 |
75 |
52 |
25 |
1 |
25 |
96 |
85 |
58 |
32 |
5/4 |
32 |
110 |
100 |
72 |
40 |
3/2 |
38 |
115 |
110 |
78 |
50 |
2 |
51 |
126 |
125 |
93 |
65 |
5/2 |
65 |
134 |
140 |
107 |
80 |
3 |
76 |
148 |
160 |
130 |
100 |
4 |
102 |
154 |
180 |
158 |
125 |
5 |
128 |
169 |
210 |
188 |
150 |
6 |
154 |
196 |
240 |
2255 |
法兰C型快速接头特点:
1、省时省力:通过快速接头拆断和连接油路时,动作简单、节省时间和人力。
2、省油:折断油路时,快速接头上的单项阀可封闭油路,油不会流出,避免油液油压损失。
3、环保:快速接头折断和连接时,油不会洒漏,保护环境。
4、设备设计独特,方便运输:大型设备或是需要便于携带的液压工具,使用快速接头分拆后运输,到达目的地后再组装使用。
5、经济:以上各种优点都为客户创造了经济价值。
1、请不要用于适用流体以外的流体。
2、使用时不要超过最高使用压力限制。
3、不要在使用温度范围以外使用,防止造成密封材料磨损或泄漏。
4、不要进行人为的击打、弯曲、拉伸、防止造成破损。
5、不要在混入金属粉或砂尘等地方使用,防止造成工作不良或泄漏。
6、螺纹类的安装,在安装时不要超过最大紧固扭矩,防止造成破损。
7、不要使用带裂缝的软管,防止造成泄漏或脱落。
8、如用于有震动、冲击的机器会造成耐久性降低。
9、使用流体必须是经过过滤器过滤的洁净流体。
10、不要拆卸快速接头
