产品概述
SRSL型双联切换过滤器又称并联切换过滤器,采用两个三通球阀,将两个单筒过滤器组装而成,具有结构新颖合理、密封性好、流通能力
强、操作简单等诸多优点,应用广泛、适应性强的多用途过滤设备。尤其是滤袋测漏几率小,能准确地保证过滤精度,并能快捷地更换滤
袋,过滤基本无物料消耗,使得操作成本降低。
结构特点
1、 双联切换式过滤器又称并联切换过滤器,采用两个三通球阀,将两个单筒过滤器组装在一个机座上,清洗过滤器时不必停车,保证连
续工作,是不停车生产线过滤装置首选。
2、 本过滤器的过滤元件除采用不锈钢滤芯外,亦可采用优质蜂房式脱脂纤维棉,可滤掉1μm以上的颗粒,本过滤器亦可单筒使用,此时
只需去掉共同机座,其余尺寸不变。
3、 双联过滤器外表面喷漆处理,滤筒内装有不锈钢滤网和滤网支撑篮;顶部装有放气口,供过滤时排放滤器内空气作用。上盖与滤筒连
接采用螺栓结构,更方便清洗(更换)滤网,四只支脚可使滤器平稳放置地面上。
4、 连接管路采用法兰连接方式,进出料阀门采用三通球阀启闭,耐压耐温,操作灵活防爆,无料液泄漏更简便。
适用范围
1、 化工,石油化工生产中的弱腐蚀性物料,如:水、氨、油品、烃类等。
2、 化工生产中的腐蚀性物料,如:烧碱、浓稀硫酸、碳酸、醋酸等
3、 制冷中的低温物料,如:液甲烷、液氨、液氧和各种冷剂。
4、 轻工食品,制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品、粮浆医药用品等。
技术参数
壳体材质 |
过滤芯件 |
密封件 |
工作温度 |
操作压力 |
连接方式 |
碳钢 不锈钢 |
SS304 SS304L SS316 SS316L |
金属缠绕垫 盯晴橡胶 聚四氟乙烯 |
-35~+380 |
0.6~5.0MPa |
螺纹连接 法兰连接 对焊连接 |
备注:1、法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定,请注明压力等级)
2、制造、检验标准:执行HG/T21637-1991标准,或用户指定标准。
产品外形及结构尺寸:(DN25-250 PN≤5.0MPa)

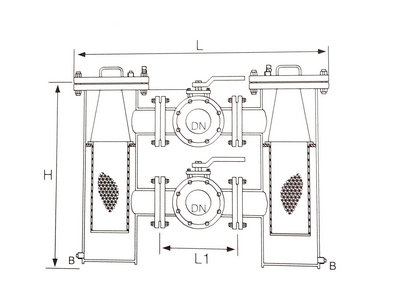

双联切换过滤器结构图
公称通径 DN |
D1 |
L |
H |
H1 |
H2 |
L1 |
B |
25 |
76 |
540 |
520 |
280 |
100 |
180 |
DN15 |
32 |
89 |
580 |
550 |
300 |
120 |
200 |
|
40 |
108 |
670 |
580 |
310 |
125 |
220 |
|
50 |
108 |
690 |
600 |
320 |
130 |
240 |
|
65 |
133 |
790 |
650 |
330 |
150 |
260 |
DN20 |
80 |
159 |
860 |
700 |
350 |
160 |
280 |
|
100 |
219 |
1000 |
780 |
400 |
160 |
320 |
|
125 |
273 |
1200 |
840 |
450 |
170 |
380 |
|
150 |
273 |
1250 |
880 |
480 |
180 |
440 |
|
200 |
325 |
1500 |
1100 |
620 |
220 |
550 |
|
250 |
426 |
1870 |
1500 |
800 |
300 |
670 |
请您订货时注明产品名称,型号,规格。
