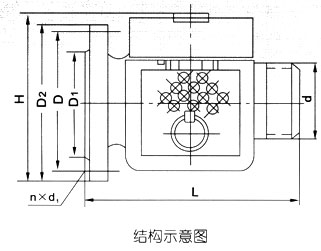

PCL型横式空气泡沫产生器结构图:
泡沫发生器的应用场合:
泡沫发生器应用在石油、天然气大型储罐上,主要用于储罐的灭火消防。
PCL系列低倍数泡沫产生器,是一种低倍数泡沫产生设备,固定安装在油罐上,将泡沫喷入燃烧液体表面形成泡沫层或一层膜的低倍数
泡沫灭火设备。泡沫产生器主要由壳体组,泡沫喷管组合导板三个部分组成。该设备主要用于油罐,酒精罐的化工品罐上的消防设备。
主要性能参数:
型号规格 |
额定接口原理(MPa) |
额定混合液量(L/S) |
发泡倍数 |
特性系数K值 |
PCL4 |
0.5 |
4 |
≥5 |
107.3 |
PCL8 |
8 |
214.6 |
||
PCL16 |
16 |
429.3 |
||
PCL24 |
24 |
644 |
工作原理:
泡沫产生器主要由壳体组,泡沫喷管组和导板三个部分组成。当泡沫混合液流过泡沫发生器喷嘴时,形成扩散的雾化射流,在其周围产生
负压,从而吸入大量空气形成空气泡沫。空气泡沫通过泡沫喷管和导流板输入储罐内,沿罐壁淌下,平稳地覆盖在燃烧液面上,进行灭火。
