PCL型立式空气泡沫产生器

更新:2017/2/8 11:15:47 点击:
  • 品牌: 上海南石
  • 型号:
  • 在线订购
产品介绍

产品简介

       执行标准:GB20031-2005

       PCL系列低倍数泡沫产生器,是一种低倍数泡沫产生设备,固定安装在油罐上,将泡沫喷入燃烧液体表面形成泡沫层或一层膜的

低倍数泡沫灭火设备。泡沫产生器主要由壳体组,泡沫喷管组合导板三个部分组成。

      该设备主要用于油罐,酒精罐的化工品罐上的消防设备。

工作原理

      当泡沫混合液流过产生器喷嘴时,形成扩散的雾化射流,在其周围产生负压,从而吸入大量空气形成空气泡沫。空气泡沫通过泡

沫喷管和导板输入贮罐内,沿罐壁淌下,平稳地覆盖在燃烧液面上,进行灭火。

主要性能参数

型号规格

额定接口原理

(MPa)

额定混合液量

L/S

发泡倍数

特性系数

K

PCL4


0.5

4


5

107.3

PCL8

8

214.6

PCL16

16

429.3

PCL24

24

644

产生器进口压力范围是P0.30.6MPa

混合液流量Q=K·√10P   (QL/minPMPa)

产生器适合配用:3%6%各种类型泡沫液。

PCL泡沫产生器结构图

PCL泡沫产生器结构图

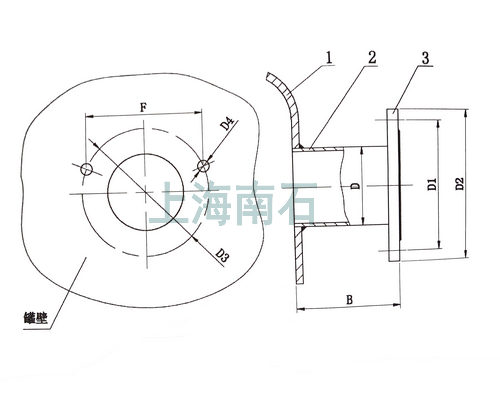

喷管组结构图

喷管组结构图

注:1.罐壁;2.喷管;3.连接法兰。

请您订货时注明产品名称,型号,规格。

如有任何疑问欢迎您致电给我们,我们将为您提供最新的阀门知识、最好的服务和技术顾问。
