管道放空阻火器型号:HGS-07
产品概述:管道放空阻火器也称丝网阻火器,是早期国内沿用的一种阻火器,适用于储罐闪点低于28℃的甲类、油品、氢氧液化类和闪
点低于60℃的煤油、柴油、甲笨、原油等,HGS-07阻火器是作用于加热炉的燃气管道上。应安装在燃料气进入喷嘴前的燃料气管道上,
以防止回火。当喷嘴回火时,阻火器内金属网由于器壁效应转化为热能使火熄灭,防止因回火而引起燃料气管道内爆炸的危险。其特点是
制作简单、维护成本低,主要用于对安全要求不是很高的场合。
管道放空阻火器主要参数:
壳体材质 |
L2,A3,304,304L316,316L |
阻火芯件材质 |
不锈钢钢丝网 |
密封垫片 |
丁晴橡胶聚四氟乙烯金属垫片 |
规格 |
DN20-250 |
压力等级 |
PN1.6-4.0MPa |
环境温度 |
CS:-30℃~+350℃SS:-80℃~+480℃ |
防爆等级 |
BS5501 ⅡA ⅡB ⅡC |
设计制造检测标准 |
GB5908-86 SY7511-87 |
法兰标准 |
HG GB SH HGJ JB ANSI JIS |
连接方式 |
法兰连接 对焊连接 螺纹连接 |
螺帽螺栓 |
20# 304 304L 316 316L |

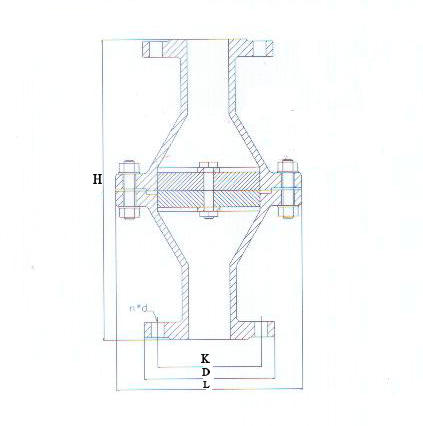

管道放空阻火器尺寸及示意图:
规格 DN |
重量 KG/台 |
外形尺寸(mm) |
||||
L |
H |
D |
K |
n-d |
||
20 |
5 |
120 |
220 |
105 |
75 |
4*14 |
25 |
6.5 |
130 |
240 |
115 |
85 |
4*14 |
32 |
9 |
150 |
260 |
135 |
100 |
4*18 |
40 |
11 |
170 |
280 |
145 |
110 |
4*18 |
50 |
14 |
190 |
300 |
160 |
125 |
4*18 |
65 |
18 |
210 |
320 |
180 |
145 |
4*18 |
80 |
21 |
220 |
340 |
200 |
160 |
8*18 |
100 |
25 |
240 |
380 |
220 |
180 |
8*18 |
120 |
35 |
280 |
420 |
245 |
210 |
8*18 |
150 |
45 |
330 |
450 |
285 |
240 |
8*22 |
200 |
70 |
380 |
520 |
340 |
295 |
12*22 |
250 |
95 |
450 |
600 |
405 |
355 |
12*26 |
1、连续13次阻爆性能试验每次均能阻火。
2、耐烧性能合格,耐烧试验1小时无回火现象。
3、壳体水压试验2.4MPA无泄漏。
4、阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗。
1、为了确保氧气阻火器的性能达到使用目的,在安装氧气阻火器前,必须认真阅读说明书,并仔细核对标牌与所装管线要求是否一致。
2、氧气阻火器上的流向标记必须与介质流向一致。
3、每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。
4、被堵塞的阻火层应清洗干净,保证每个孔眼畅通,对于变形或腐蚀的阻火层应更换。
5、清洗氧气阻火器芯件时,应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗。
上海南石是专业的管道放空阻火器生产厂家,公司生产的产品:呼吸阀、阻火器、阻火透气帽、防火真空压力帽、铝合金圆球阀、铝合金单
法兰球阀、卸油口、双门底阀、量油孔等系列配套附件。
订货须知:(国家标准)
一、A:产品名称、型号、公称通径B:介质及温度、压力范围C:是否有附件、交货期、特殊要求等以便我们的为您正确选型。
二、若已经由设计单位选定我公司的阻火器型号,请您根据阻火器参数直接与我们销售中心订购。
三、当您使用的场合非常重要或环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。
四、以上价格均为虚价,有意者请联系我们。我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阻火器
行业领域的领导者,将为您提供最新阻火器知识、服务、技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
