砾石阻火器型号:ZHQ-S
产品概述:砾石阻火器是国内沿用金属砾石网型阻火器,经北京设计院消防部门按照中华人民共和国国家标准GB5908-86标准进行设
计生产。砾石阻火器适用范围:阻火器适用于管道、闪点低于28ºC甲类化学、药品、酒精,芳烃、食品等,闪点低于60ºC食用油。
砾石阻火器材料及参数:
产品名称 |
砾石阻火器 |
型号 |
ZHQ-S |
规格 |
DN20-300 |
阀体材质 |
铸钢 不锈钢 |
阻火芯材质 |
不锈钢砾石网及砾石丸 |
密封件材质 |
耐油石棉橡胶、聚四氟乙烯 |
压力等级 |
1.6~4.0MPa |
环境温度 |
≤480℃ |
防爆等级 |
IIB级 |
砾石阻火器尺寸:(1.6MPa)
公称通径DN(mm) |
重量 (KG/台) |
外形尺寸(mm) |
||||
L |
H |
D |
K |
N-d |
||
20 |
7 |
130 |
280 |
105 |
75 |
4×14 |
25 |
8 |
135 |
290 |
115 |
85 |
4×14 |
32 |
10 |
155 |
300 |
135 |
100 |
4×18 |
40 |
13 |
170 |
320 |
145 |
110 |
4×18 |
50 |
16 |
190 |
340 |
160 |
125 |
4×18 |
65 |
21 |
210 |
355 |
180 |
145 |
4×18 |
80 |
26 |
220 |
380 |
195 |
160 |
8×18 |
100 |
30 |
240 |
410 |
215 |
180 |
8×18 |
150 |
52 |
320 |
500 |
285 |
240 |
8×22 |
200 |
75 |
380 |
560 |
340 |
295 |
12×22 |
250 |
100 |
450 |
640 |
405 |
355 |
12×26 |
300 |
140 |
510 |
700 |
460 |
410 |
12×26 |

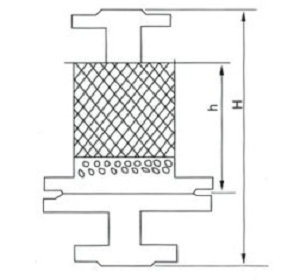

阻火器结构示意图:
阻火器主要性能:
1、阻爆性能合格,连续13次阻爆性能试验每次均能阻火。
2、耐烧性能合格,耐烧试验1小时无回火现象。
3、壳体水压试验合格。本产品结构合理,重量轻、耐腐蚀。易检修,安装方便。阻火器芯子采用不锈钢材料, 耐腐蚀易于清洗。
阻火器标准:法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定,请注明压力等级)执行标准:GB13
347-92《石油气体管道阻火器阻火性能和试验方法》、SH/T3413-99《石油化工石油气管道阻火器选用、检验及验收》、HG/T
20570.19-95《阻火器的设置》。阻火器生产、检验和验收标准:SY/T0512-1996《石油储罐阻火器》、测试依据:GB5908-86
《石油储罐阻火器性能和实验方法》。
阻火器安装与维护:1、 每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。
2、 阻火器上的流向标记必须与介质流向一致。
3、 重新安装阻火层时,应更新垫片并确认密封面已清洁和无损伤,不得漏气。
4、 被堵塞的阻火层应清洗干净,保证每个孔眼畅通,对于变形或腐蚀的阻火层应更换。
5、 清洗阻火器芯件时,应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫,不得采用锋利的硬件刷洗。
