产品名称:加油站阻火透气帽
主要材料就技术参数:
壳体 |
铝合金 |
阻火芯件 |
不锈钢防爆阻火波纹板 |
操作压力 |
0.6MPa |
公称口径 |
DN150 |
工作温度(℃) |
-30-+60℃ |
连接方式 |
法兰连接 |
阻火级别 |
ⅡA、ⅡB |
法兰标准 |
GB、HG、SH、HGJ、JB、ANSL、JIS等标准 |
制造、检测标准 |
按GB13347-92、GB5908-86等标准进行制造和验收 |
主要用途:
加油站阻火透气帽是为加油站,大型油罐透气不可少的配套设备,是原设计的更新换代产品。透气帽分法兰和螺纹两种连接方式,本透气帽
壳体采用耐腐蚀的铝合金。阻火芯选用不锈钢波纹板,符合GB-5908-86的技术要求。当油罐料膨胀或进油时,即通过阻火芯波纹板向外排气。
当油罐内向外放油时又向罐内吸气,并阻止和杜绝一切火源从此通过,确保油罐安全。
安装方法:
阻火透气帽垂直安装在油罐的顶部。
维修与保养:
应经常对透气帽的阻火波纹板的透气性进行检查,保证良好的阻火、透气性能。检修时将透气帽上盖螺丝拧开,并松开固定阻火芯的螺钉,取出
阻火芯,检查阻火芯是否堵塞、变形或锈蚀,应即时清洗或换阻火芯,每月检查两次。

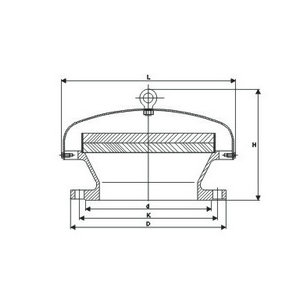

外形示意图及规格尺寸:
公称通径 DN(mm) |
安装尺寸(mm) |
||||
L |
H |
D |
K |
n×φ |
|
50 |
165 |
150 |
160 |
125 |
4×18 |
80 |
210 |
190 |
195 |
160 |
6×18 |
100 |
230 |
220 |
215 |
180 |
8×18 |
150 |
320 |
260 |
280 |
240 |
8×22 |
200 |
370 |
300 |
340 |
295 |
8×22 |
250 |
435 |
340 |
395 |
350 |
12×22 |
300 |
380 |
380 |
445 |
400 |
12×22 |
